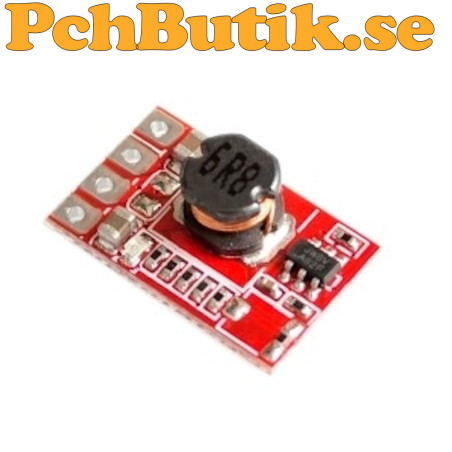

Mini360 DC-DC Buck Step Down 12V-24V to 3.3 till 12 Volt 1 Ampere

Exempel från egna tester:
3.3 Volt ut max 0.9 Amp. in 9 till 12 Volt
3.3 Volt ut max 1.0 Amp. in 12 till 24 Volt
5 Volt ut max 0.8 Amp. in 8 till 14 Volt
5 Volt ut max 1.0 Amp. in 14 till 24 Volt
9 Volt ut max 0.8 Amp. in 17 till 24 Volt
12 Volt ut max 0.6 Amp. in 17 till 24 Volt

Vid leverans är den satt till 5 Volt,
Är det 5 volt du vill ha, så behöver inget ändras.

Denna är byglad på kretskortet till ADJ adjust och spänning kan
justeras med en potentiometer om en sådan monteras.
Modulen levereras utan potentiometer.

För att ha fast spänning kan bygel brytas på kretskortets baksida
Se bild.
Och sedan bygla din önskade spänning.

EN(enable) stänger av modulen om den kopplas till GND.
EN har ca 4 Volt under matarspänning, så bör använda
en extern transistor om du vill sänka den med en MCU GPIO.


Fakta.
Drivspänning: 8 - 24 Volt DC (Rekomederat 12 - 24)
Pinnar: VO+(utgång), GND(gemensam), VI+(ingång) och EN(Enable)
Ut spänning: 3.3 till 12 Volt DC
PCB storlek: ca. 18 x 10 mm
Vikt utan förpackning: ca. 1.5 gram

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 4 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 1390
Antal kvar på lager, hittas under fliken Produktdetaljer.

Produktens historia:
2025-09-08 Produktens info uppdaterad.


AI genererad text.
Switchad teknik används i moderna DC/DC-omvandlare (som buck, boost, buck-boost, etc.) för att omvandla elektrisk energi effektivt.
Till skillnad från en linjär regulator (som sänker spänningen genom att "bränna bort" överskottet som värme), använder en switchad regulator snabbt av/på-kopplade transistorer (MOSFET) tillsammans med energilagrande komponenter (spole och kondensator).
MP1482 är en switchad, synkron buck-DC/DC-omvandlare – inte en charge pump eller linjär regulator.
