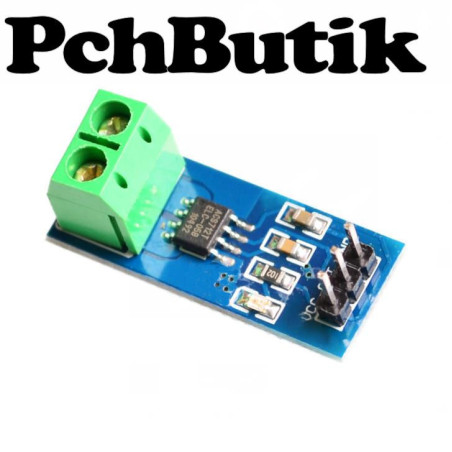

Strömsensor mäter 5 Ampere. Volt signal ut. ACS712ELC-05B

Modulen omvandlar Ampere till Volt
Både negativ förbrukning och positivt (överskott och underskott).
När ingen ström går i genom givaren, ger utgången halva drivspänningen balanserat.
En lysdiod på kortet visar att modulen har ström.

Exempel.
Balans spänning är vid 5 Volt. 5 / 2 = 2.5 Volt
1 Ampere ger 2.5 + 0.185 = 2.685 Volt

Fakta.
IC: ACS712ELC-05B
Drivspänning: 5 Volt DC
Ut: 185 mV / Ampere
Ut vid noll Ampere: drivspänning / 2
Pinnar: VCC, OUT och GND
PCB storlek: 31 x 13 mm

Ingår.
1 st. modul.

Vikt: cirka 5 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 0004
