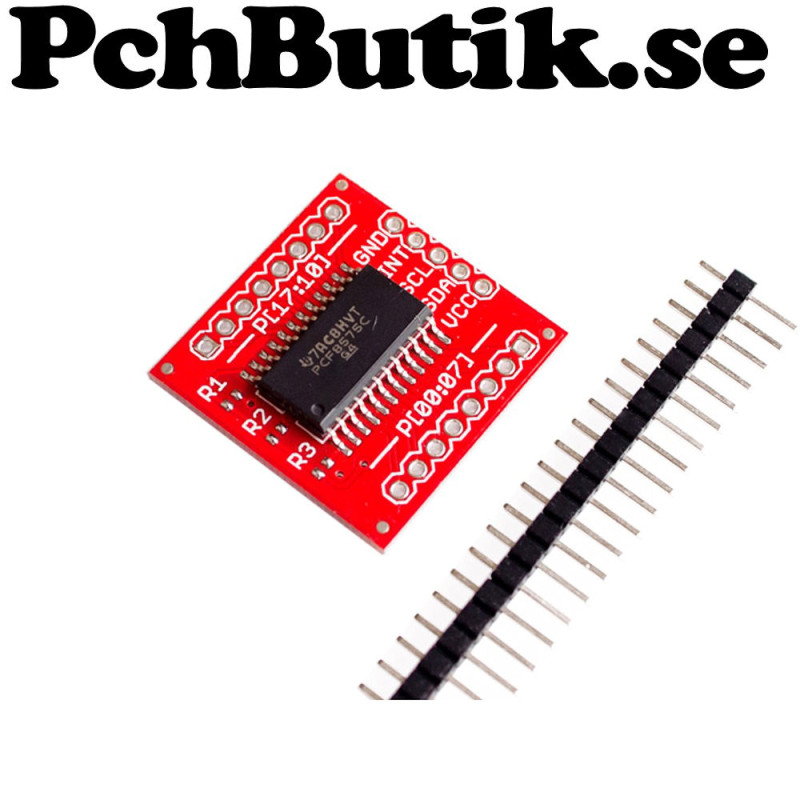

I2C expander till 16 pinnar, passar Arduino

Expander I2C in ger 16 pinnar I/O.
Minst en modul eller I2C-bussen behöver pull upp motstånd (4.7K till 10K)
Ingen I2C adress är satt på modulen, adress sätts med löd-bygling på baksidan.

Utgångarna har en stark pull-down som klarar att driva en LED till GND men bara en svag pull-up.

Utrustning för lödning kan behövas för att använda denna.

Lite om I2C.
I2C är ett seriellt interface gränssnitt med 2 trådar och en gemensam GND jord.
Normalt är 5 Volt signal nivå, andra spänningar kan förkomma.
Datasignalen är oftast märkt SDA, (Serial DAta). SDA används för data i båda riktningar.
Klocksignalen är ofta märkt SCL, (Serial CLock).
Normalt är det en Master och flera Slave-moduler. Varje slav ar en egen adress.
Enheter som kopplas till systemet har en öppen kollektor till signalen.
Ett pull-up motstånd behövs för att tillföra en liten ström till alla kollektorer.
Pull-up motstånd kan ibland sitta på modulen annars måste ett externt motstånd(ca 4.7K) kopplas.
Det finns 2 adress system, det gamla och Arduino Wire. Samma adress 0x78(gamla) 0x3C(wire)

Fakta.
IC: PCF 8575
Spänning: 3 till 5 Volt DC
I/O-pinnar: P00 till P07
I/O-pinnar: P10 till P17
I/O-pinnar: I2C, SDA och SCL
I/O-pinnar: INT (Interrupt, för att bevaka förändring)
Adress in: A0, A1 och A2. (000 = Arduino Hex 0x20)
IOH: 100 uA
PCB storlek: 26.5 x 26m5 mm

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 8 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 1068
I vårt sortiment sedan: 2023-10-02
