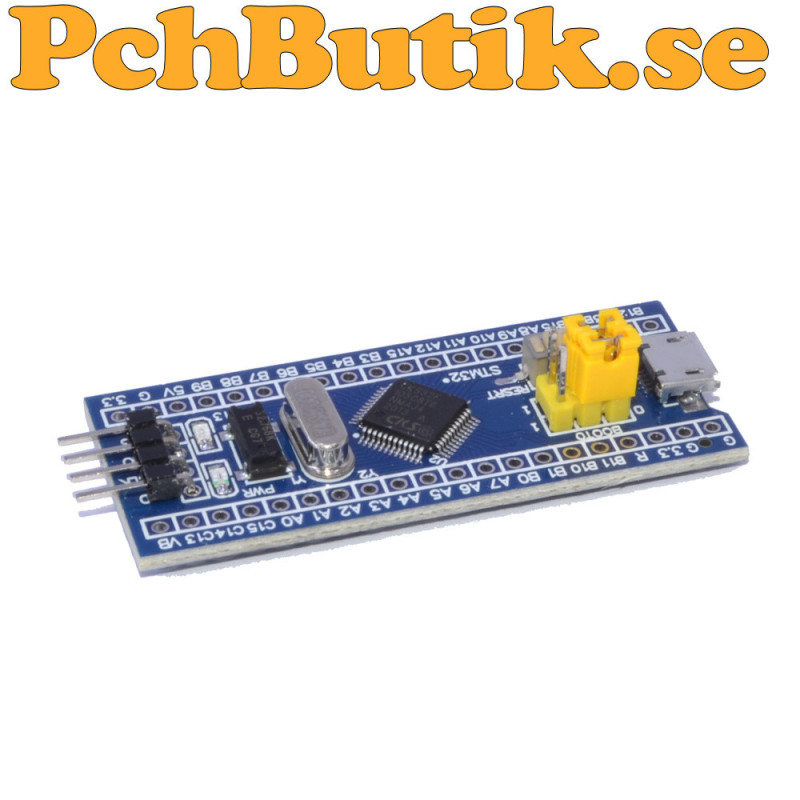

CKS32F103C8T6 utvecklingskort med ARM Cortex-M3 och Micro USB

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

CKS32F103C8T6 är ett kompakt utvecklingskort baserat på CKS32F103C8T6, en mikrokontroller som är kompatibel med STM32F103C8T6. Kortet passar för utveckling av inbyggda system, robotik, styrsystem, mätinstrument, IoT och andra elektronikprojekt där hög prestanda och låg strömförbrukning krävs.

Kortet är utrustat med en Micro USB-kontakt som används för strömförsörjning och som kan användas för USB-kommunikation när lämplig programvara finns installerad. Ett standard SWD-gränssnitt gör det enkelt att programmera och felsöka med ST-Link, J-Link eller J-Link OB. BOOT-jumprar gör det enkelt att välja startläge vid programmering.

Den externa 8 MHz kristalloscillatorn används tillsammans med den interna PLL:n och gör det möjligt att köra mikrokontrollern med en klockfrekvens på upp till 72 MHz. Två rader med anslutningsstift ger åtkomst till mikrokontrollerns I/O-portar för anslutning av sensorer, displayer, kommunikationsmoduler och annan kringutrustning.

CKS32F103C8T6 är avsedd att vara pin- och programkompatibel med STM32F103C8T6 och fungerar med de flesta utvecklingsverktyg och programbibliotek avsedda för STM32F103. Vid test med ST-Link identifieras kretsen som STM32F10xx Medium-density med Device ID 0x410 och rapporterar 64 KB flashminne. Kortet levereras utan lödda stiftlister.

Fakta.
Produkttyp : CKS32F103C8T6 utvecklingskort
Unikt UID: ja
Mikrokontroller : CKS32F103C8T6
Kompatibilitet : STM32-F103-C8T6
Processor : 32-bit ARM Cortex-M3
Klockfrekvens : Upp till 72 MHz
Kristalloscillator : 8 MHz SMD
Flashminne : 64 KB
SRAM : 20 KB
Matningsspänning : 3,3 V
Spänningsregulator : 3,3 V
Maximal utström från regulator : 800 mA
USB-kontakt : Micro USB
USB-funktion : Strömförsörjning och USB-kommunikation
Programmeringsgränssnitt : SWD
Kompatibla programmerare : ST-Link, J-Link, J-Link OB
BOOT-val : Ja
Serieport : UART
I/O-expansion : 2 x 20 stift
Statusindikering : Programmerbar lysdiod
Kortstorlek : 22,86 x 53,34 mm
Leveransutförande : Utan lödda stiftlister

Ingår.
1 st. modul.
Stiftlist ingår.

Om produkten.
Vikt: cirka 10 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 2668
Antal kvar på lager, hittas under fliken Produktdetaljer.
I vårt sortiment sedan: 2026-08-17 sommar2026
