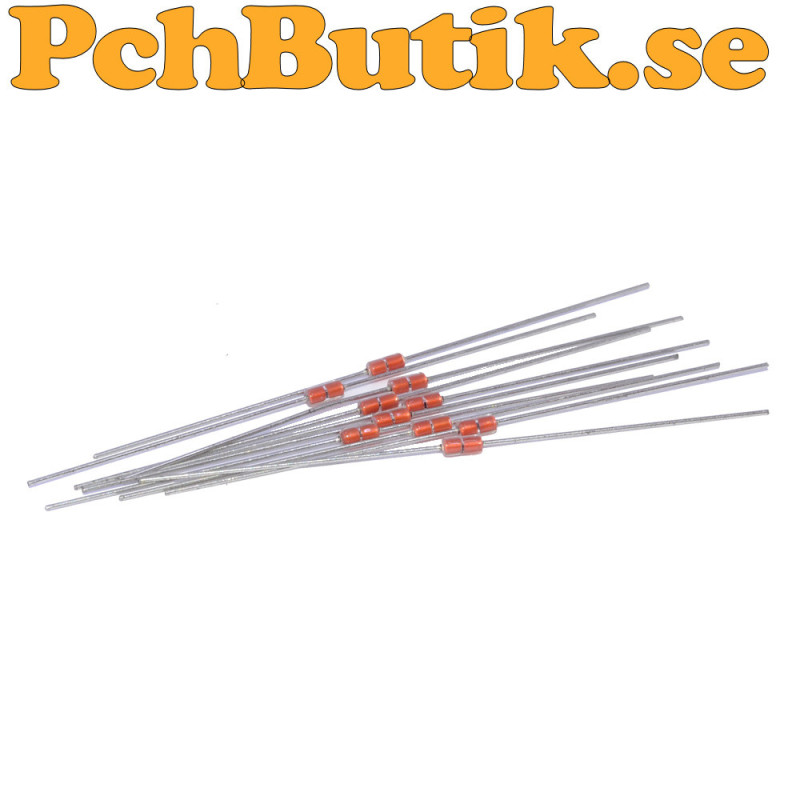

100K NTC termistor B3950 med glaskapsel för temperaturmätning

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

En 100K NTC termistor med B3950 är en temperaturkänslig komponent för noggrann temperaturmätning. Termistorn har en nominell resistans på 100 kOhm vid 25 grader C och resistansen minskar när temperaturen ökar. B3950 anger termistorns Beta värde och används tillsammans med referensresistansen för att beräkna temperaturen från den uppmätta resistansen.

Glaskapseln ger ett bra skydd för termistorelementet och gör sensorn lämplig för användning i miljöer där temperaturtålighet, fukttålighet och lång livslängd är viktiga. Den angivna arbetstemperaturen är från -40 till +300 grader C, vilket ger god marginal för mätningar inom exempelvis -20 till +40 grader C.

Termistorn kan enkelt användas som en spänningsdelare tillsammans med en mikrokontroller som Arduino eller annan utrustning med analog ingång. För temperaturmätning inom området -20 till +40 grader C är ett delningsmotstånd på omkring 100 kOhm ett lämpligt val. Vid 25 grader C är NTC resistansen omkring 100 kOhm, vilket ger en bra fördelning av mätområdet:
-20 grader C -> ca 4,57 V
0 grader C -> ca 3,85 V
20 grader C -> ca 2,79 V
25 grader C -> 2,50 V
40 grader C -> ca 1,73 V

Termistorn passar bland annat för temperaturövervakning, elektroniska mätinstrument, styrsystem, sensorer och egna elektronikprojekt. Glaskapseln ger dessutom snabb temperaturrespons tack vare termistorns lilla storlek.

Fakta.
Typ: NTC termistor
Nominell resistans vid 25 grader C: 100 kOhm
Resistanstolerans: plus minus 5 procent
Beta värde B: 3950 K
Beta tolerans: plus minus 1 procent
Kapsling: Glaskapsel
Arbetstemperatur: -40 till +300 grader C
Isolationsresistans: 50 MOhm
Effektavledningskonstant: 2,1 mW per grad C
Rekommenderat delningsmotstånd för -20 till +40 grader C: omkring 100 kOhm
Temperaturkoefficient: Negativ
NTC funktion: Resistansen minskar när temperaturen ökar
Användning: Temperaturmätning och temperaturövervakning
Lämplig för: Arduino, mikrokontroller och analoga mätsystem

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 5 gram.
