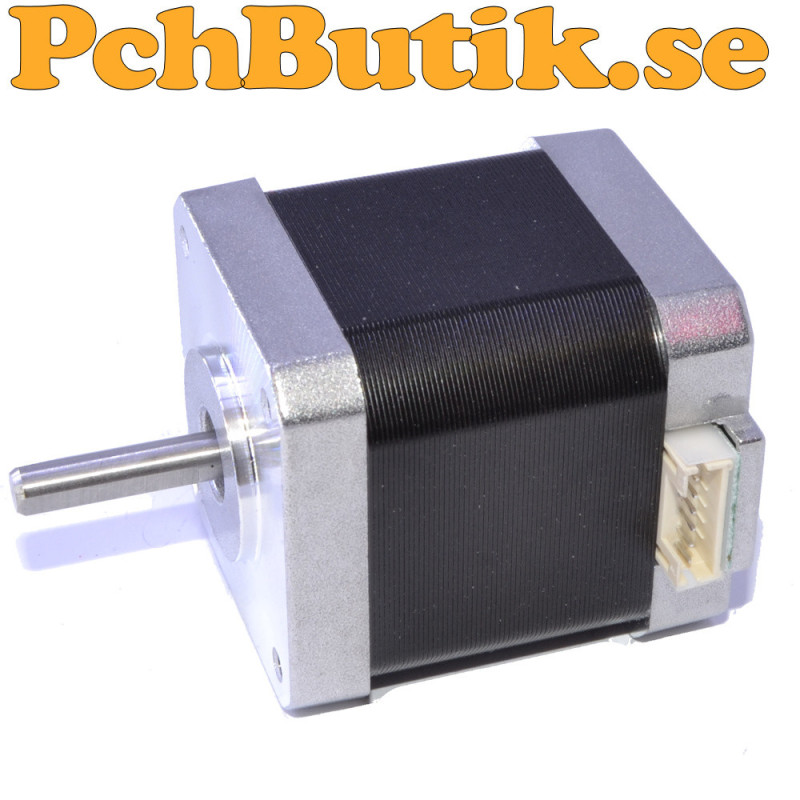

NEMA 17 hybridstegmotor 17HS8401B med 1,8 graders stegvinkel

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

17HS8401B är en NEMA 17 hybridstegmotor med enkelaxel, två faser och 1,8 graders stegvinkel. Motorn är avsedd för noggrann styrning av position, hastighet och rotation och passar bland annat för CNC-maskiner, 3D-skrivare, robotik, automation och olika elektronik- och DIY-projekt.

Motorn är en bipolär hybridstegmotor med fyra ledare och två separata lindningar. Den används tillsammans med en lämplig tvåfasig stegmotordrivare som reglerar strömmen genom lindningarna. Med en stegvinkel på 1,8 grader ger motorn 200 fullsteg per varv. Med mikrostepping kan varje steg delas upp i flera mindre steg för mjukare gång och högre upplösning.

Märkströmmen är 1,7 A per fas och fasresistansen är 1,8 ohm. Den resistiva märkspänningen kan beräknas till cirka 3 V per fas vid märkström. Detta är inte samma sak som matningsspänningen till stegmotordrivaren. Motorn ska normalt inte anslutas direkt till exempelvis 12 V eller 24 V. En strömreglerande stegmotordrivare kan däremot matas med en högre spänning och begränsa strömmen till motorns märkström.

En högre matningsspänning till drivaren kan ge bättre prestanda vid högre varvtal eftersom strömmen kan byggas upp snabbare i motorlindningarna. Exempelvis kan 24 V ge bättre högfartsprestanda än 12 V om drivaren är avsedd för denna spänning.

Motorn är konstruerad för jämn drift med låg ljudnivå, låg värmeutveckling och god acceleration. Den passar därför även för applikationer där mjuk och kontrollerad rörelse är viktig.

Fakta.
Modell: 17HS8401B
Motortyp: Hybridstegmotor
Storlek: NEMA 17
Axeltyp: Enkelaxel
Antal faser: 2 faser
Elektrisk typ: Bipolär
Antal ledare: 4
Stegvinkel: 1,8 grader
Fullsteg per varv: 200
Märkström: 1,7 A per fas
Fasresistans: 1,8 ohm
Motorlängd: 42 mm
Märkspänning: cirka 3.0 V per fas vid märkström
Drivare: Tvåfasig stegmotordrivare, ingår ej
Egenskaper: Låg ljudnivå, låg värmeutveckling, jämn gång och god acceleration
Användningsområden: CNC, 3D-skrivare, robotik, automation och elektronik
Kontakt: JST PH 6-pin, 2.0 mm
Kabel: JST PH 6-pin, 2.0 mm till kontakthus 2.54 4-pin
Kabel längd: 1 meter, ingår

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 375 gram.
