Likriktarbrygga med 1N4007, 470 uF kondensator, 10 kOhm motstånd och LED

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

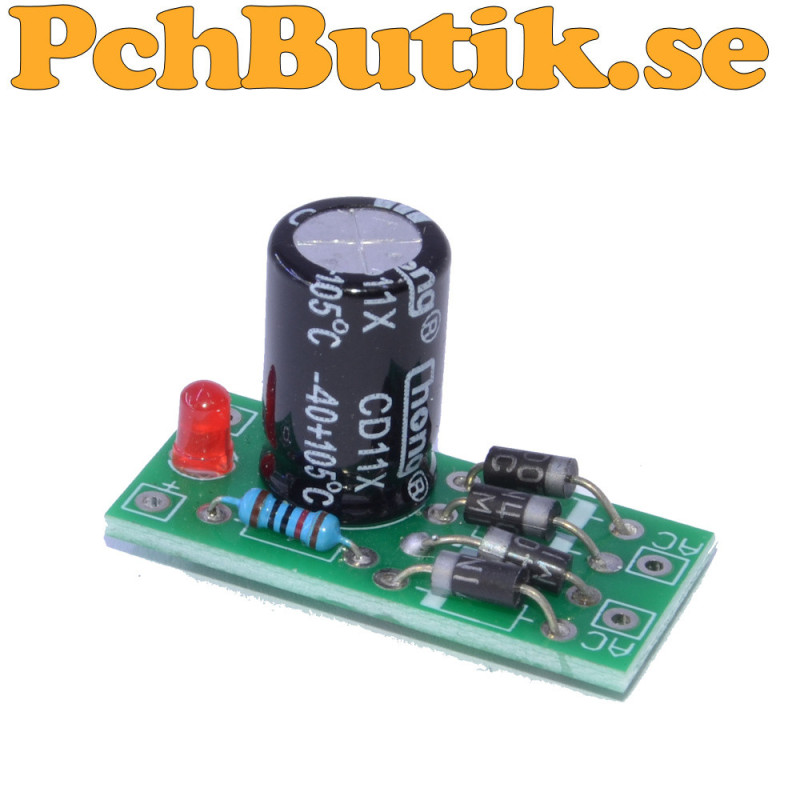

Likriktarbrygga för AC-spänning med fyra 1N4007-dioder, en 470 uF 50 V kondensator, ett 10 kOhm seriemotstånd och en LED med cirka 2 V framspänning. Konstruktionen omvandlar växelspänning till likspänning och använder kondensatorn för att jämna ut den likriktade spänningen.

Brygglikriktaren är uppbyggd med fyra 1N4007-dioder som ger helvågslikriktning. Efter likriktningen lagrar 470 uF kondensatorn energi och minskar variationerna i utspänningen. Kondensatorn har en märkspänning på 50 V och är avsedd för den angivna inspänningen på 6 till 16 V AC.

LED-indikeringen ansluts efter likriktaren via ett 10 kOhm motstånd. Motståndet begränsar strömmen genom LED och gör att den kan användas som enkel indikering av att likriktad spänning finns tillgänglig. Med en LED med cirka 2 V framspänning blir LED-strömmen relativt låg, vilket ger en energisnål indikering.

Produkten kan användas i elektronikkonstruktioner, styrningar, experiment, hobbyprojekt och andra applikationer där en enkel AC till DC-likriktning med glättning och spänningsindikering behövs.

Fakta.
Typ: Likriktarbrygga med glättningskondensator och LED-indikering
Likriktardioder: 4 x 1N4007
Diodtyp: PN likriktardiod
Maximal likriktad medelström per 1N4007: 1 A
Inspänning AC: 6 till 16 V
Maximal in och utström: 1 A
Kondensator: 470 uF
Kondensatorns märkspänning: 50 V
LED framspänning: cirka 2 V
LED motstånd: 10 kOhm
Likriktning: Helvågslikriktning
Användning: AC till DC likriktning och spänningsindikering

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 8 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 4013
Antal kvar på lager, hittas under fliken Produktdetaljer.
I vårt sortiment sedan: 2026-09-21 vinter202627
