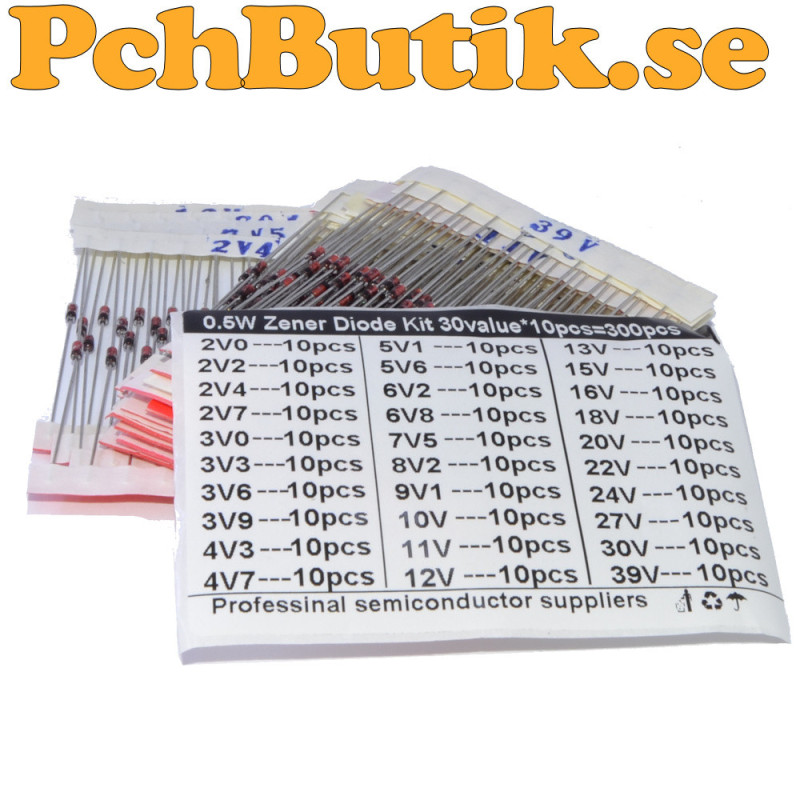

300-delars zenerdiodkit med 30 spänningsvärden från 2,0 V till 39 V

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

Detta zenerdiodkit innehåller små zenerdioder för användning i elektroniska kretsar där en stabiliserande eller begränsande spänning behövs. Dioderna är av typen DO-35 och har en nominell effekttålighet på 0,5 W.

Kitet innehåller 30 olika zenerspänningar från 2,0 V till 39 V. De olika värdena gör det möjligt att välja en lämplig zenerspänning för exempelvis spänningsbegränsning, referensspänning, skyddskretsar och enklare stabiliseringslösningar.

De angivna zenerspänningarna specificeras normalt vid en bestämd testström. För detta kit är 5 mA en relevant testström för den nominella zenerspänningen. Den faktiska zenerspänningen kan därför avvika från det nominella värdet när dioden används vid en annan ström.

Diodens märkta effekt på 0,5 W anger den maximala effekttåligheten under specificerade förhållanden och är inte den effekt som krävs för att uppnå den angivna zenerspänningen. Exempelvis ger en zenerdiod på 6,2 V vid 5 mA en effekt på endast cirka 0,031 W.

Zenerdioderna kan användas tillsammans med ett seriemotstånd för att begränsa strömmen och skapa en enkel spänningsbegränsare eller referens. Vid dimensionering måste både zenerström, seriemotståndets effekt och zenerdiodens maximala effekt beaktas.

Kitet passar bra för experiment, prototyper, reparationer och utveckling av elektroniska kretsar där flera olika zenerspänningar behövs.

Fakta.
Produkttyp: Zenerdiod
Kapsling: DO-35
Material: Metall
Märkeffekt: 0,5 W
Testström för zenerspänning: 5 mA
Zenerspänningar: 2,0 V, 2,2 V, 2,4 V, 2,7 V, 3,0 V, 3,3 V, 3,6 V, 3,9 V, 4,3 V, 4,7 V, 5,1 V, 5,6 V, 6,2 V, 6,8 V, 7,5 V, 8,2 V, 9,1 V, 10 V, 11 V, 12 V, 13 V, 15 V, 16 V, 18 V, 20 V, 22 V, 24 V, 27 V, 30 V, 39 V
Användning: Spänningsbegränsning, spänningsreferens och skyddskretsar
Anslutning: Zenerdioden kopplas normalt i backriktning för zenerfunktion
Strömbegränsning: Seriemotstånd krävs normalt för att begränsa zenerströmmen

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 39 gram.
