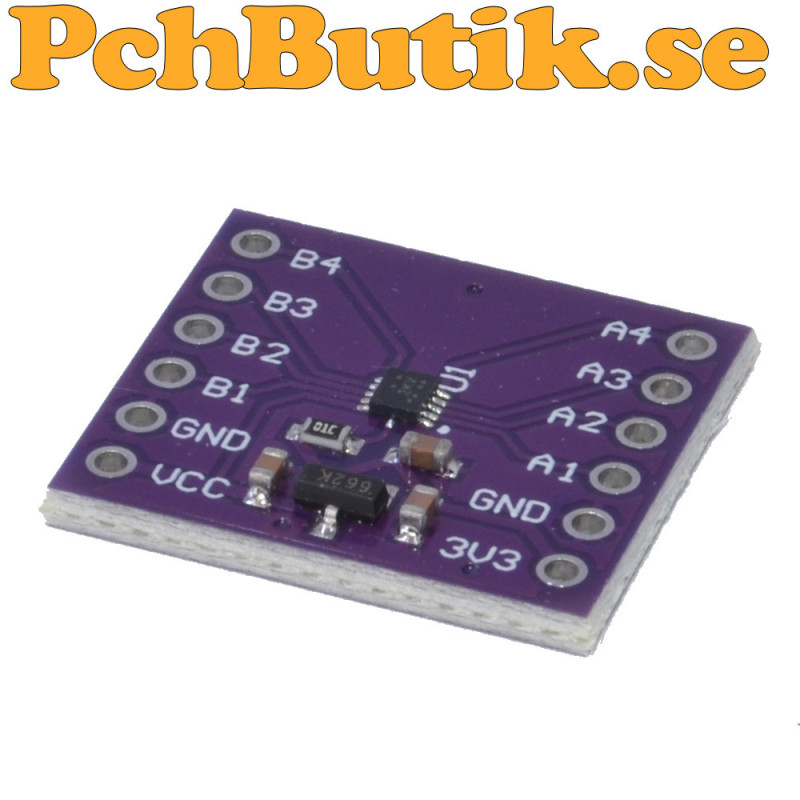

TXB0104 4 bitars spänningsnivåomvandlare för 3,3 V och 5 V logik

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

TXB0104 WCMCU-401 är en 4 bitars spänningsnivåomvandlarmodul för säker kommunikation mellan digitala kretsar med olika logikspänningar. Modulen kan exempelvis användas mellan en 3,3 V mikrokontroller och en 5 V mikrokontroller eller annan digital elektronik.

Modulen har fyra separata dubbelriktade kanaler. Riktningen behöver normalt inte ställas in manuellt eftersom TXB0104 automatiskt känner av vilken sida som driver signalen. Detta gör modulen enkel att använda för digitala signaler som behöver överföras mellan två olika spänningsnivåer.

A sidan används för den lägre logikspänningen och B sidan för den högre logikspänningen. Ett vanligt användningsområde är att ansluta exempelvis ESP32, ESP8266 eller annan 3,3 V elektronik till 5 V logik.

TXB0104 har en intern One Shot funktion som hjälper till att snabbt överföra signaländringar och automatiskt bestämma signalens riktning. One Shot funktionen är intern och behöver inte styras av användaren.

Modulen passar för bland annat GPIO, SPI och UART samt andra push pull baserade digitala signaler. Den är däremot inte lämplig för open drain signaler som I2C och 1 Wire. För sådana tillämpningar bör en nivåomvandlare avsedd för open drain kommunikation användas.

OE ingången används för att aktivera eller koppla bort signalomvandlingen. När OE är aktiv är nivåomvandlaren i drift. När OE är låg sätts signalerna i högimpedansläge.

Fakta.
Krets : TXB0104
Modul : WCMCU-401
Antal kanaler : 4
Funktion : Dubbelriktad spänningsnivåomvandling
Riktning : Automatisk
A sida : 1,2 till 3,6 V
B sida : 1,65 till 5,5 V
Typisk användning : 3,3 V till 5 V
Matningsspänning A : 1,2 till 3,6 V
Matningsspänning B : 1,65 till 5,5 V
OE : Output Enable
Signaltyp : Digital push pull
One Shot : Intern funktion för snabb signalöverföring
Användning : GPIO, SPI, UART och digitala signaler
Open drain : Ej lämplig för open drain kommunikation
I2C : Ej rekommenderad
Jord : Gemensam GND krävs mellan anslutna kretsar

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 6 gram.
