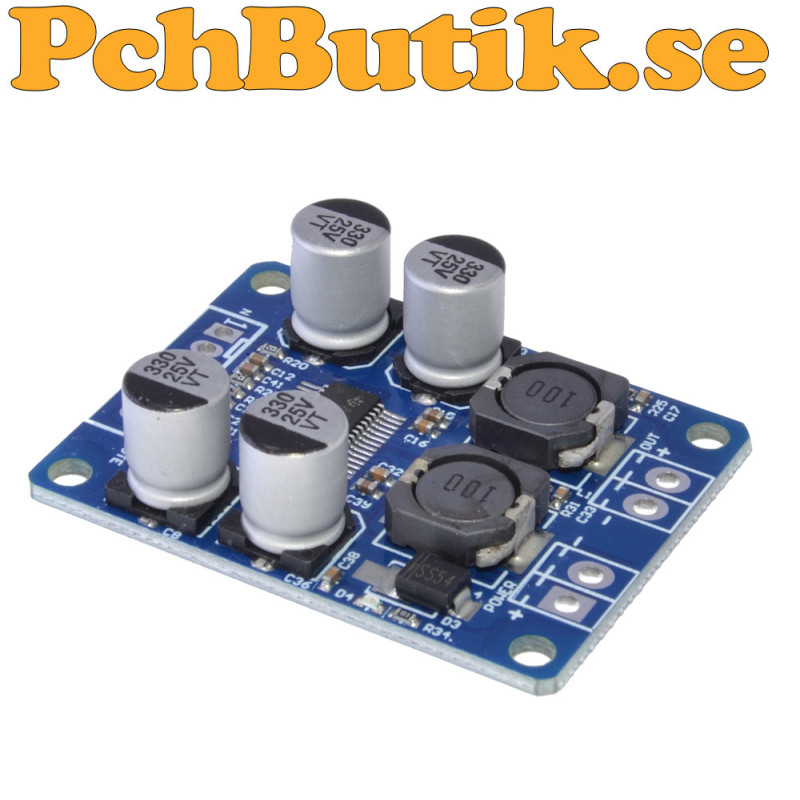

TPA3118 PBTL monoförstärkarkort 60 W för 4 till 8 ohms högtalare

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

TPA3118 PBTL monoförstärkarkort för att bygga en kompakt och effektiv monoförstärkare för högtalare. Kortet använder TPA3118 i klass D och är utformat för att ge hög uteffekt med låg värmeutveckling och god verkningsgrad.

Förstärkaren arbetar med 8 till 24 V DC och kan användas tillsammans med högtalare med en impedans på 4 till 8 ohm. I PBTL konfiguration kombineras förstärkarens utgångssteg för monodrift, vilket gör kortet lämpligt när en enda högtalare ska drivas med högre uteffekt.

TPA3118 är en effektiv klass D förstärkare där utgångstransistorerna arbetar som snabba switchar. Detta ger betydligt lägre effektförluster än en traditionell linjär förstärkare. Vid hög belastning och hög uteffekt kan kylning behövas. Kretskortets koppararea bidrar till att leda bort värme från kretsen.

Kortet är lämpligt för exempelvis egenbyggda ljudförstärkare, aktiva högtalare, mindre ljudsystem och batteridrivna konstruktioner. Högtalarutgången är av BTL typ, vilket innebär att högtalaren ansluts mellan förstärkarens två utgångar och inte mellan en utgång och jord.

Fakta.
Krets : TPA3118
Förstärkartyp : Klass D
Konfiguration : PBTL mono
Matningsspänning : DC 8 till 24 V
Angiven uteffekt : Upp till 60 W
Högtalarimpedans : 4 till 8 ohm
Utgång : BTL
Kylning : Kretskortet fungerar som värmeavledning, extra kylning kan behövas vid hög belastning
Kortstorlek : 46,1 x 35,2 mm
Kapsling för krets : SOP28
Verkningsgrad : Över 90 procent vid lämplig belastning
Skydd : Övertemperatur, kortslutning, överström samt över och underspänning
Användning : Monoförstärkare för högtalare

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 16 gram.
