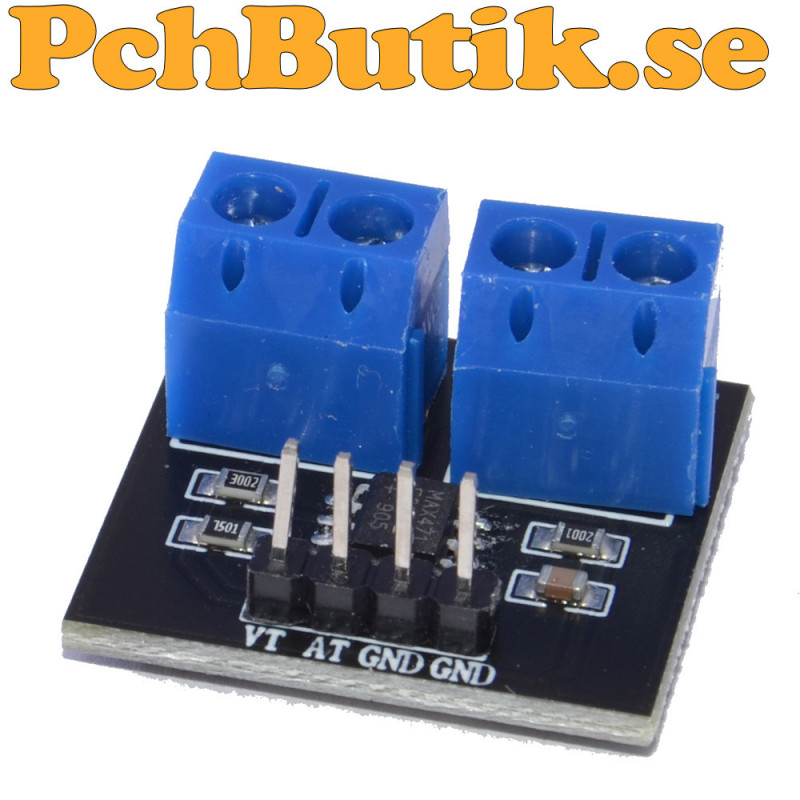

MAX471 spännings och strömsensor för mätning upp till 25 V och 3 A

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

MAX471 Voltage Current Sensor är en modul för mätning av likspänning och belastningsström. Modulen använder en MAX471 strömmätningskrets för att mäta strömmen på högsidan av matningen. Det innebär att strömmätningen kan göras utan att placera ett mätmotstånd i jordledningen.

Modulen har även en separat spänningsmätning med en resistiv spänningsdelare. Spänningsdelaren består av ett 30 kOhm motstånd och ett 7,5 kOhm motstånd och reducerar inspänningen till en femtedel. Signalen VT kan därför användas för att mäta inspänningen med en analog ingång på exempelvis en Arduino.

MAX471 har ett internt shuntmotstånd på cirka 35 mOhm och omvandlar den uppmätta belastningsströmmen till en strömsignal på OUT. På modulen sitter ett 2,0 kOhm motstånd mellan OUT och GND, vilket omvandlar denna strömsignal till en spänning. OUT ger därför på modulens utgång en spänning som är proportionell mot belastningsströmmen. Med 2,0 kOhm blir utsignalen ungefär 1 V per ampere.

Modulen kan användas tillsammans med mikrokontrollerkort som Arduino för att övervaka exempelvis batterier, motorer, DC laster och andra elektroniska kretsar.

Vid användning med en 5 V analog ingång anges modulens inspänningsområde normalt till 3 till 25 V. För ett 3,3 V system bör inspänningen begränsas till cirka 16,5 V för att hålla VT inom 3,3 V.

Fakta.
Produkt : MAX471 Voltage Current Sensor
Mätkrets : MAX471
Funktion : Mätning av likspänning och belastningsström
Strömmätning : High side
Mätström : 0 till 3 A
Matnings och mätspänning : 3 till 25 V vid 5 V analog ingång
Mätspänning : 3 till 16,5 V vid 3,3 V analog ingång
Intern shunt : Cirka 35 mOhm
OUT signal : Spänning proportionell mot belastningsströmmen
OUT omvandling : Cirka 1 V per ampere
OUT motstånd : 2,0 kOhm
VT spänningsdelare : 30 kOhm och 7,5 kOhm
VT förhållande : 1 till 5
Analog upplösning Arduino AVR : Cirka 0,00489 V
Minsta motsvarande inspänning : Cirka 0,02445 V
Typisk användning : Arduino och andra mikrokontrollersystem

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 8 gram.
