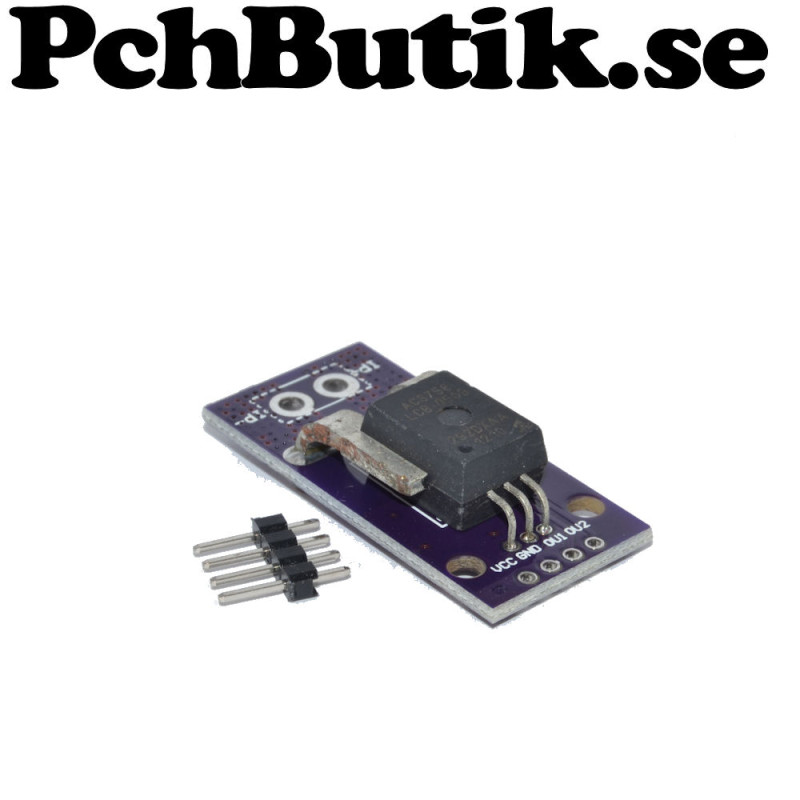

Hall strömsensor modul ACS758 50A

All text och information om denna modul är genererad med AI.
Informationen kan vara ofullständig felaktig eller komma att ändras.

Denna hallbaserade strömsensormodul är avsedd för noggrann mätning. Modulen bygger på ett monolitiskt Hall IC med integrerad skärm som minskar störningar och ger stabil och exakt utgång även vid snabba spänningsförändringar. Tack vare galvanisk isolering och låg intern resistans lämpar den sig väl för högeffektsapplikationer industriella projekt och avancerade elektronikbyggen. Den kompakta designen gör modulen enkel att montera och integrera i olika system.

Egna tester med 5 Volt drivspänning DC:
Noll Ampere igenom sensor ger 2.5 Volt ut
0.5 Ampere DC ger 2.52 Volt
1 Ampere DC ger 2.537 Volt
2 Ampere DC ger 2.581 Volt
3 Ampere DC ger 2.621 Volt
4 Ampere DC ger 2.659 Volt
5 Ampere DC ger 2.702 Volt
Sensor ska klara 50 Amper.
Rekommenderar att förstärka kretskortets
ledningar vid höga strömmar.

Fakta.
Produkttyp: Hall strömsensor modul
Mätprincip: Hall effekt
Mätström: DC
Matningsspänning: 3.0 till 5.5 V
Bandbredd: cirka 120 kHz
Svarstid: cirka 3 us
Isolering: Galvanisk isolering
Intern resistans: Mycket låg
Utgång: Spänningsproportionell mot ström
Montering: Kretskort modul
Kortstorlek: 38.22 x 18.03 mm

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 9 gram.
