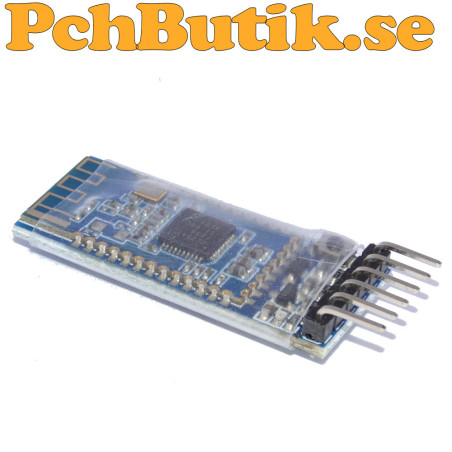

BT-09 BLE Bluetooth 4.0

När modulen inte är ansluten till någon enhet
så går den till AT-mode och kan ta emot och svara på
AT-kommandon.
När modulen är ansluten till annan enhet är det bara
passthrough och skickar data vidare till ansluten enheten
och lyssnar på den anslutna enheten.

Modulen kan vara master eller slave i transparent
trådlöst överföring i båda riktningarna mellan
2 seriella portar.

-----------Data från test med: 3460 -----------
Artikel nummer: 3460
Default speed 9600
Version: +VERSION=v6.1
Namn: +NAME=BT05
Svar på AT: OK
AT fråga för version: AT+VERSION
Terminering för AT: CRLF
--------------------------------------------

Viktigt:
Logik spänning 3.3 Volt.

Styrpinnar:
TXD Data ut
RXD Data in
EN ingång
STATE utgång 1=Ansluten till annan enhet, 0=Inte ansluten

Fakta.
IC: CC 2541
Interface: UART
Breakout: ZS-040 med tryckknapp
Driv spänning: 3.6 till 6 Volt DC (VCC)
Logik spänning: 3.3 Volt (TX och RX)
Pinnar: STATE, RXD, TXD, GND, VCC och EN

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 7 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 3460
Antal kvar på lager, hittas under fliken Produktdetaljer.
I vårt sortiment sedan: 2025-09-08

AI genererad text.
En Bluetooth slave med SPP är En enhet som väntar på att en master ansluter Exponerar en seriell port-profil (SPP) Gör att all kommunikation ser ut som om du hade en vanlig seriell kabel.
