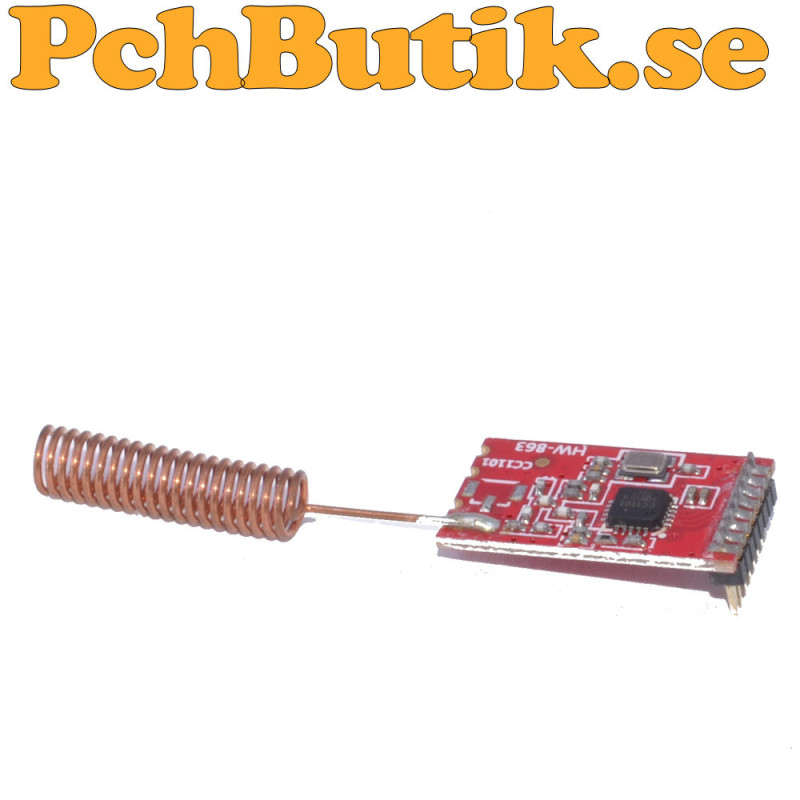

433 MHz CC1101 trådlös RF-transceivermodul med SPI och spiralantenn

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

CC1101 är en kompakt och högpresterande trådlös RF-transceivermodul för kommunikation på 433 MHz ISM-bandet. Modulen är baserad på Texas Instruments CC1101 och erbjuder både sändning och mottagning med hög känslighet, låg strömförbrukning och programmerbar uteffekt.

Modulen kommunicerar via SPI-gränssnitt och är kompatibel med bland annat Arduino, ESP8266, ESP32, STM32 och Raspberry Pi. Tack vare stöd för flera modulationsmetoder, såsom 2-FSK, GFSK, MSK och ASK OOK, passar den för ett brett spektrum av trådlösa tillämpningar.

Den levereras med en monterad spiralantenn för 433 MHz och kan, beroende på miljö, antenn och inställningar, uppnå kommunikationsavstånd på upp till cirka 1000 meter. Den höga mottagarkänsligheten ger stabil kommunikation även vid svaga signaler.

Modulen har ett kompakt format och ett stiftavstånd på 1,27 mm. Observera att den därför inte passar direkt i ett vanligt kopplingsdäck med 2,54 mm delning utan adapter eller lödda anslutningar.

Vanliga användningsområden är hemautomation, trådlösa sensorer, fjärrstyrning, telemetri, IoT, larmsystem och industriella styrsystem.

Fakta.
Modell: AS07-M1101S
RF-krets: CC1101
Funktion: Trådlös sändare och mottagare
Frekvens: 433 MHz
Frekvensband: 433 MHz ISM
Kommunikationsgränssnitt: SPI
Matningsspänning: 1,8 till 3,6 V DC
Rekommenderad matningsspänning: 3,3 V
Logiknivå: 3,3 V
Modulation: 2-FSK, GFSK, MSK, ASK OOK
Datahastighet: 1,2 till 500 kbit/s
Maximal uteffekt: 10 mW
Sändström: cirka 29 mA
Mottagarkänslighet: Ned till cirka -112 dBm beroende på inställningar
Referensräckvidd: Upp till cirka 1000 m beroende på antenn och omgivning
Antenn: Monterad spiralantenn
Alternativa antenner: IPEX eller extern antenn beroende på version
Kapsling: SIP 1 x 8
Stiftavstånd: 1,27 mm
Mått: 21 x 12,2 mm
Kompatibla plattformar: Arduino, ESP8266, ESP32, STM32, Raspberry Pi och andra SPI-kompatibla mikrokontrollers

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 6 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 3642
Antal kvar på lager, hittas under fliken Produktdetaljer.
I vårt sortiment sedan: 2026-08-10 sommar2026

AI genererad text.
433 MHz ISM-bandet är ett licensfritt frekvensområde som används för kortdistansradio med låg effekt. I Europa ligger bandet mellan 433,05 MHz och 434,79 MHz, med mittfrekvensen 433,92 MHz, som är den absolut vanligaste frekvensen för billiga sändare och mottagare.

Juridisk information om radioutrustning
Att äga en radiosändare är normalt tillåtet. Att sända kan kräva tillstånd eller vara otillåtet beroende på frekvens, uteffekt och användning. Att använda en mottagare för att ta emot radiosignaler är normalt tillåtet.
