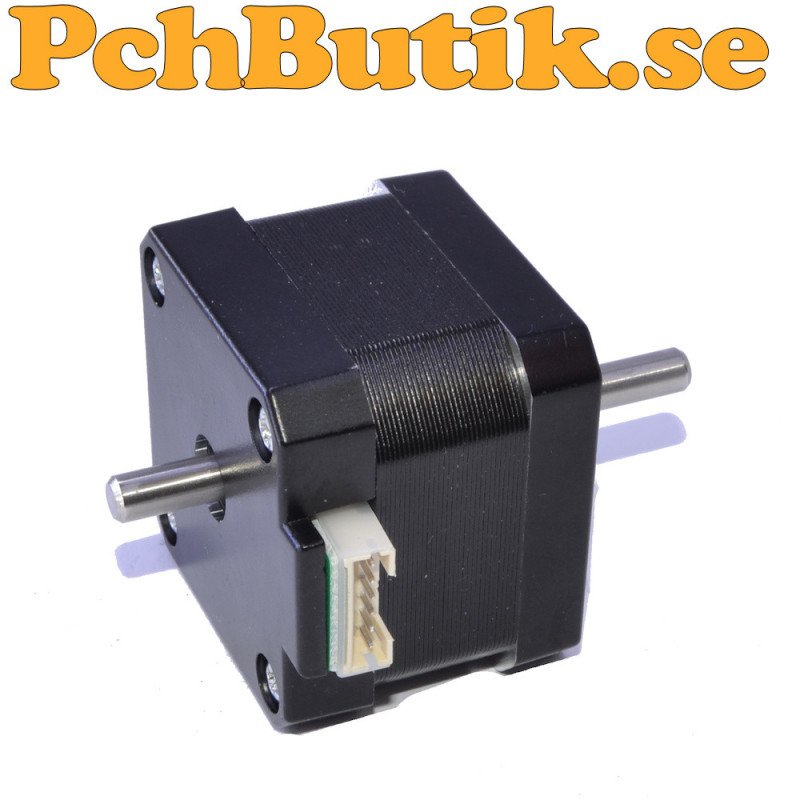

NEMA 17 hybridstegmotor 42BYGH34-1304B med 1,8 graders stegvinkel

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

42BYGH34-1304B är en kompakt NEMA 17 hybridstegmotor för noggrann styrning av position, hastighet och rotation. Motorn har två faser, 1,8 graders stegvinkel och är avsedd för användning tillsammans med en strömreglerande stegmotordrivare. Den passar bland annat för CNC-maskiner, 3D-skrivare, robotik, automation och olika elektronik- och DIY-projekt.

Motorn är en bipolär stegmotor med fyra anslutningar och två separata lindningar. En lämplig stegmotordrivare vänder strömriktningen genom lindningarna för att skapa motorns stegsekvens. Vid 1,8 graders stegvinkel ger motorn 200 fullsteg per varv.

Märkströmmen är cirka 1,3 A per fas. Motorns fasresistans är cirka 2,1 ohm och induktansen är cirka 2,5 mH. Med märkströmmen 1,3 A och en fasresistans på 2,1 ohm blir den resistiva spänningen cirka 2,7 V. Detta är motorns ungefärliga lindningsspänning och ska inte förväxlas med matningsspänningen till stegmotordrivaren.

Motorn ska normalt inte anslutas direkt till exempelvis 12 V eller 24 V. I stället används en strömreglerande stegmotordrivare som kan matas med en högre spänning och begränsa strömmen genom motorlindningarna. En högre matningsspänning till drivaren kan ge bättre prestanda vid högre varvtal eftersom strömmen kan byggas upp snabbare i motorlindningarna. Kontrollera alltid att vald drivare klarar den aktuella matningsspänningen och märkströmmen.

Med en lämplig drivare kan motorn även köras med mikrostepping. Exempelvis kan ett helt steg delas upp i 1/2, 1/4, 1/8 eller 1/16 steg för mjukare gång och högre upplösning. Mikrostepping innebär dock inte automatiskt att den mekaniska positionsnoggrannheten ökar lika mycket.

Fakta.
Modell: 42BYGH34-1304B
Motortyp: Hybridstegmotor
Storlek: NEMA 17
Antal faser: 2 faser
Anslutningar: 4 ledare
Elektrisk typ: Bipolär
Stegvinkel: 1,8 grader
Fullsteg per varv: 200
Märkström: cirka 1,3 A per fas
Motorlängd: cirka 34 mm
Främre axel diameter: 5 mm
Främre axel form: D-formad
Främre axel längd: cirka 20 mm
Bakre axel diameter: 5 mm
Bakre axel form: rund
Bakre axel längd: cirka 10 mm
Drivning: Strömreglerande stegmotordrivare, ingår ej
Användningsområden: CNC, 3D-skrivare, robotik, automation och elektronik
Kontakt: JST PH 6-pin, 2.0 mm
Kabel: JST PH 6-pin, 2.0 mm till kontakthus 2.54 4-pin
Kabel längd: 1 meter, ingår

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 385 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 2923
Antal kvar på lager, hittas under fliken Produktdetaljer.
I vårt sortiment sedan: 2026-08-31 sommar2026
