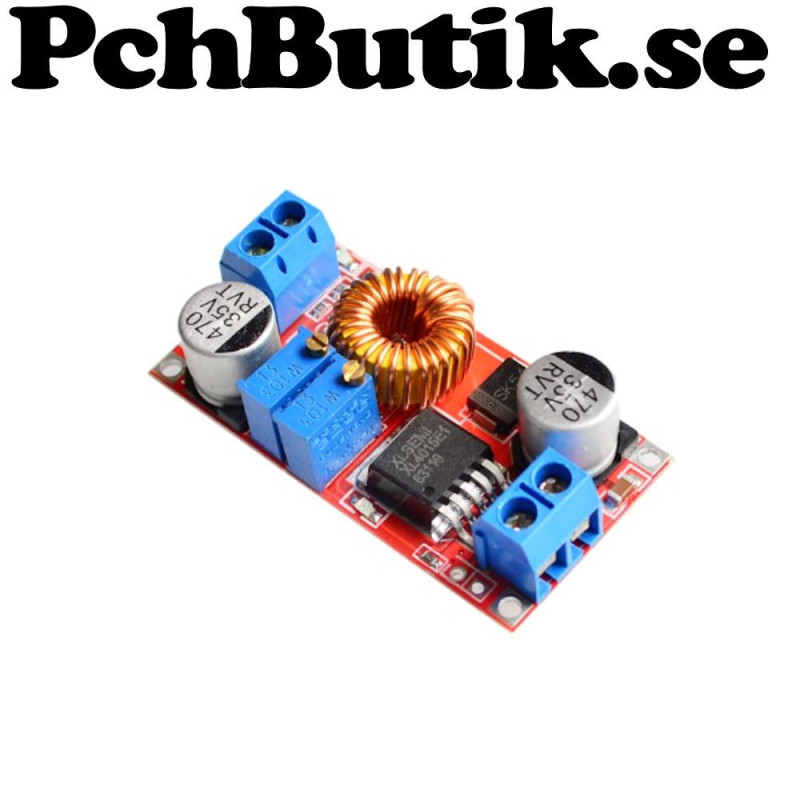

XL4015, 5A DC-DC step-down buck konverterare,

Viktigt.
De fyra skruvhålen är också in och ut ström.
Om modulen driver elektronik som är känslig för underspänning
och eller överström kan de skadas.

Exempel från egna tester utan extra kylare.
24 Volt in, 5 till 20 Volt ut, max uttag 4.8 Ampere.
12 Volt in, 5 till 10 Volt ut, max uttag 4.8 Ampere.
5 Volt in, 1.25 till 3.3 Volt ut, max uttag 2.9 Ampere.

För att sätta en lämplig ström begränsning.
Ställ in den spänning som du behöver utan last.
Ställ sedan in Ampere med en Amp-meter seriellt med en last.
När modulens röda LED lyser så ström begränsar modulen.

Modulen kan bara sänka spänningen och ström begränsa.
Du kan inte få en högre spänning ut än det som matas in
Modulens in och ut har en gemensam GND.

Modulen gröna LED lyser när last är under 40 mA och blå led
när lasten är över 40 mA.

Fakta.
IC: XL4015
Övriga IC: LM78L05m och LM358
Typ: Step-Down, buck
Klass: switchad buck-regulator
Drivspänning: 8 till 36 Volt DC
Ut spänning: 1.25 till 32 Volt DC
Max ström ut: 5 Ampere.
PCB storlek: ca. 51 x 26 mm
Montering: Se text ovan

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 20 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 1652
Antal kvar på lager, hittas under fliken Produktdetaljer.

Produktens historia:
2025-09-01 Produktens info uppdaterad.


AI genererad text.
Switchad teknik används i moderna DC/DC-omvandlare (som buck, boost, buck-boost, etc.) för att omvandla elektrisk energi effektivt.
Till skillnad från en linjär regulator (som sänker spänningen genom att "bränna bort" överskottet som värme), använder en switchad regulator snabbt av/på-kopplade transistorer (MOSFET) tillsammans med energilagrande komponenter (spole och kondensator).
En XL4015 är en mycket vanlig liten och billig DC-DC step-down (buck) konverterare, ofta såld som färdigt modul­kort för hobby- och elektronikprojekt.
