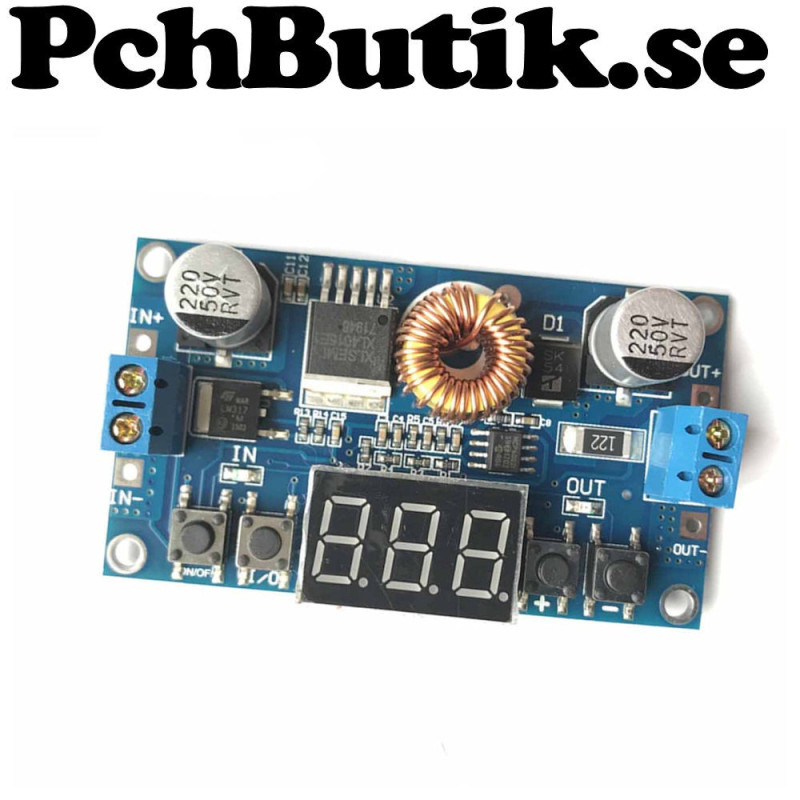

XL4015, 5A DC-DC step-down buck konverterare,

Utspänning justeras med knapparna + och -
i steg om 0.1 eller 1.0 med att hålla inne knapp.

Knappen I/O växlar displayen att vi spänning in eller ut.
En LED visar om det är in eller ut spänning som visas.
Hålla inne knappen stänger av och på displayen.
Voltmetern kan visa inkommande eller utgående spänning.

Modulen kan bara sänka spänningen
Du kan inte få en högre spänning ut än det som matas in
Modulens in och ut har en gemensam GND.

Hålla inne knappen ON/OFF stänger av modulens utspänning
Kort tryck visar om modulen är på eller av.

Exempel från egna tester utan extra kylare.
24 Volt in, 5 till 20 Volt ut, max uttag 4.8 Ampere.
12 Volt in, 5 till 10 Volt ut, max uttag 4.8 Ampere.
5 Volt in, 2 till 4 Volt ut, max uttag 1.1 Ampere.

Fakta.
Regulator IC: XL4015 (XLSEMI)
Andra IC: MP6002, LM317 (3.3 Volt)
Typ: Step-Down, buck
Klass: switchad buck-regulator
Drivspänning: 5 till 36 Volt DC
Utspänning: 1.2 till 32 Volt DC
Max ström ut: 5 Ampere
Pinnar och terminaler in: IN+ och IN-
Pinnar och terminaler ut: OUT+ och OUT-
PCB storlek: ca. 69 x 39 mm
Hål bild: ca. 63.5 x 33.5 mm

http://www.google.se/search?q=filetype:pdf+ XL4015

Ingår.
1 st. modul

Om produkten.
Vikt: cirka 30 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 1985
Antal kvar på lager, hittas under fliken Produktdetaljer.

Produktens historia:
2025-09-01 Produktens info uppdaterad.


AI genererad text.
Switchad teknik används i moderna DC/DC-omvandlare (som buck, boost, buck-boost, etc.) för att omvandla elektrisk energi effektivt.
Till skillnad från en linjär regulator (som sänker spänningen genom att "bränna bort" överskottet som värme), använder en switchad regulator snabbt av/på-kopplade transistorer (MOSFET) tillsammans med energilagrande komponenter (spole och kondensator).
En XL4015 är en mycket vanlig liten och billig DC-DC step-down (buck) konverterare, ofta såld som färdigt modul­kort för hobby- och elektronikprojekt.
