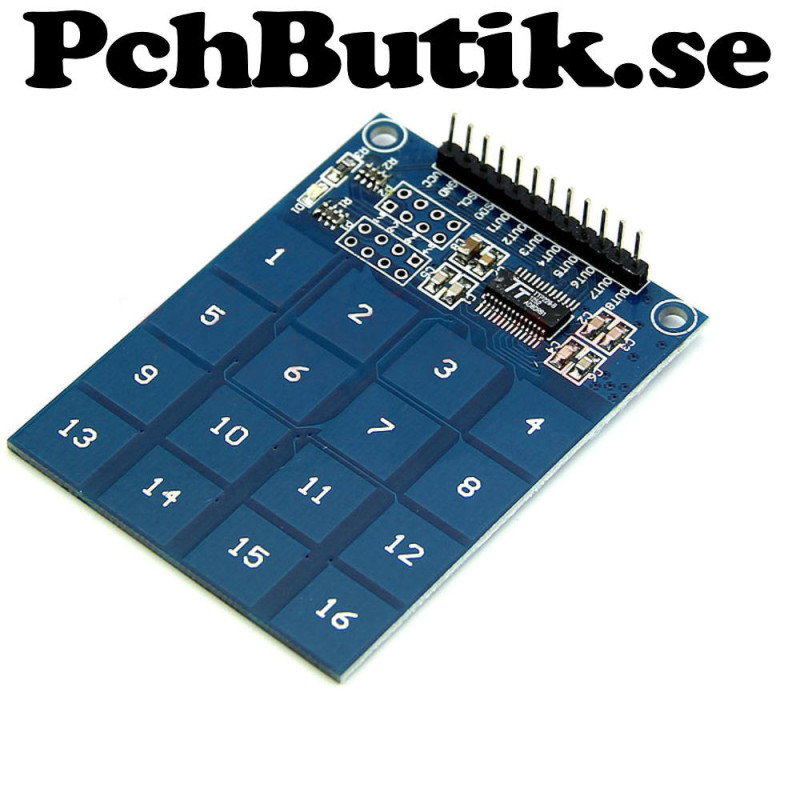

Kapacitiv touch pekpanel med 16 pad ytor knappar, passar arduino

Kapacitiva pek tangenter som kan ersätta knappar och tangentbord.
Passar till Arduino och många andra MCU.

Samma system som de flesta pekskärmar har, Kapacitiva.
1 lysdiod på kortet power.
16 tangenter kan läsas av med serie interface CLK och SDO. Se länk längre ner.
eller 8 direkt utgångar
Har autokalibrering för bästa känslighet.

Konfigurationer:
Singel/Multi: Bara en tangent i taget eller kan känna av flera samtidigt.
open Drain: Öppen utgång eller CMOS
AHLB Active High L? B?: Aktiv hög / aktiv låg
Maximum On Time: Evighet eller 60 sekunder.
Low Power Mode: Hög hastighet eller Låg strömförbrukning.

OBS Måste startas om, för att konfigurationen ska gälla.

Fakta:
IC: TTP229N
Drivspänning: 2.4 till 5.5 Volt
Utgångar: 8 Digitala (Open drain / CMOS), SDO, CLK
Lägsta strömförbrukning: 2.5uA plus LED
Storlek :49.3mm x 64.5mm(LxB)

Ingår:
1st modul

Exeriment till Arduino UNO och Datablad pdf:

https://sites.google.com/site/pcharduino2014/kapacitivt-tangentbord-med-16-pads

Vikt: cirka 15 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 0373
Komponent och byggmaterial för dig som bygger elektronik själv, experimenterar och laborerar.
