NanoLåda och PWM 6283

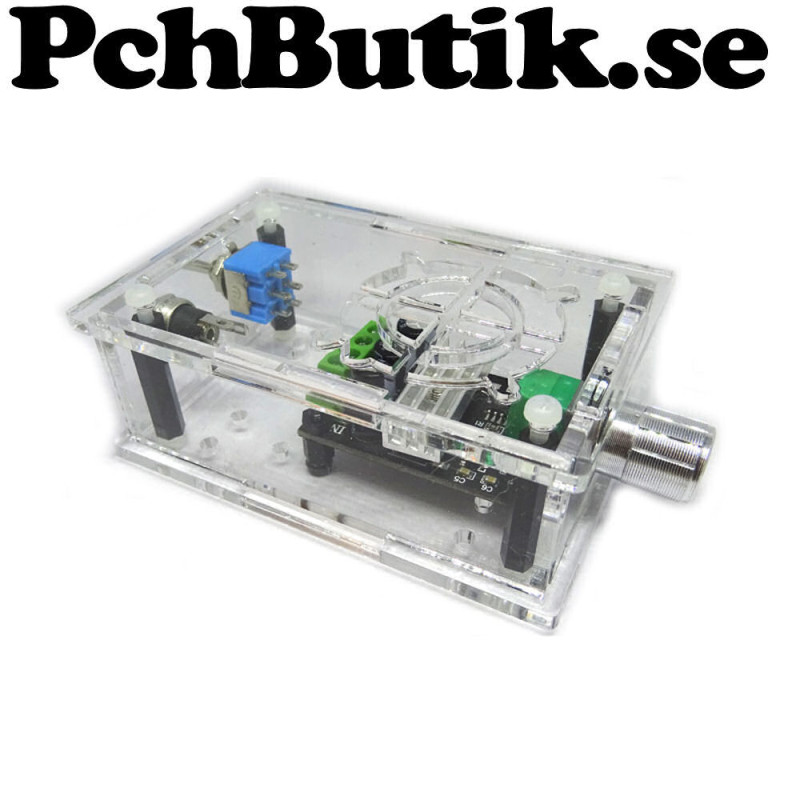

PWM 6283 och en passande låda (kapsling).
På framsidan passar potentiometern och på baksidan är det plats för en 2.1x5.5 DC kontak och en strömbrytare och hål för kablar.
Ovansidan har plats för att montera en 40x40 mm fläkt. Undersidan har skruvhål för att montera PWM med 6 mm distanser.
Underdelen kan också användas till 2 modeller DC-DC Step Down. Se Anvisningar nedan.

Fakta lådan.
Material: Akrylplast
Färg: Transparent
Tjocklek: 3 mm
Brythål: 10 x 15 mm
Skruv material: Nylon

Fakta lådans innre mått.
Höjd: 28 mm
Bredd: 51 mm, vid skruvar ca. 34.5 mm
Längd: 84 mm, vid skruvar ca. 71 mm

Fakta lådans yttre mått.
Höjd: 34 mm
Bredd: 63 mm
Längd: 96 mm

Fakta PWM.
Drivspännnig: 6 - 28 Volt DC
Pulsbredd: 7 till 100%
Max effekt: 80 Watt
Max Ström: 3 Ampere
Storlek kretskort: 32x50mm
Frekvens ca: 20KHz
PCB hålbild: cc 45 x 27 mm, 3mm hål

Ingår:
1 st. PWM 6283
2 st. Långsidor. utan hål
1 st. Kortsida med hål för kontakter
1 st. Kortsida med hål för potentiometer
1 st. Lock topp med ventilation hål eller för att montera en fläkt
1 st. Lock botten med hål montera PWM
4 st. Distansmutter svart nylon M3 x 20 mm
8 st. Skruvar vit nylon M3 x 8 mm

Ingår EJ:
Skruvar för att montera PWM. Köp till? Se nedan.
Kontakt för inkommande ström. Köp till? Se nedan.
Strömbrytare för att växla riktning. Köp till? Se nedan.

Anvisningar:
https://sites.google.com/view/pcharduino/egna-l%C3%A5dor/nano/alla-modeller/pwm-3-ampere

Annat som kan passa dig, sök i vår butik.
Tillbehör: MTS-203 DPDT ON/OFF/ON Momentary Switch
Tillbehör: 3 st 5.5x2.1mm DC hona för chassi montering. Passar dina byggen.
Tillbehör: Fläkt 40x40mm 12 Volt Kylning till chassi, IC mm
Tillbehör: Sortiment med M3 nylon standoff:s 180 delar.

Vikt: cirka 102 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 1628
