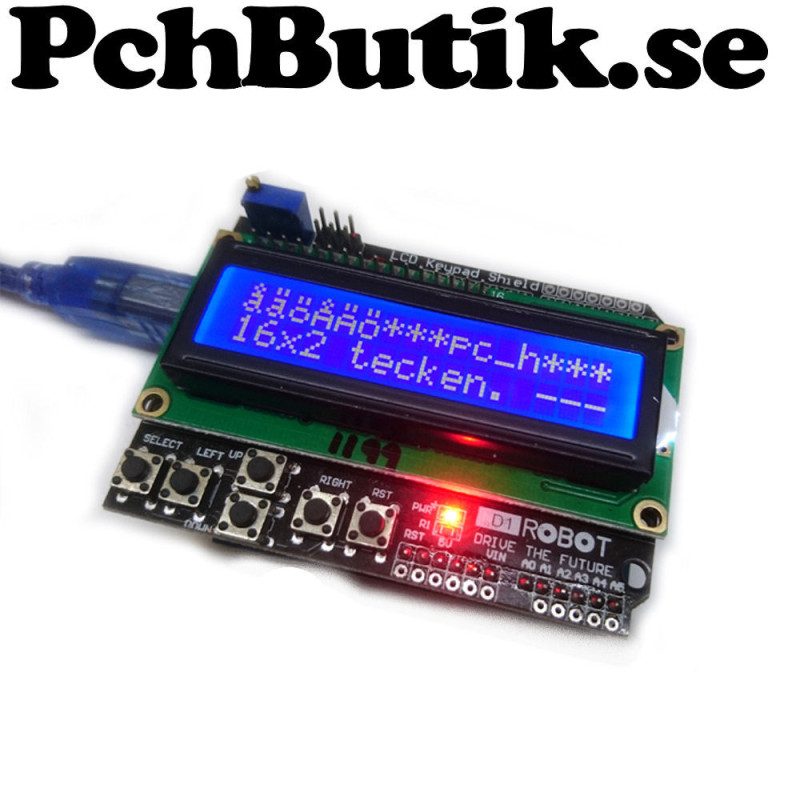

16x2 LCD 1602 Display Uno shield med knappar.

LCD display med 2 rader och 16 tecken på varje rad.
Blå bakgrunds ljus med vita tecken. 4-bitars data överföring.
De 5 knappar på kortet läses av analogt på pinne A0. (spännings delare)
LiquidCrystal-biblioteket, lcd.begin(16, 2); används i bilderna.
Shield:en har en lysdiod som visar att strömmen är på, och en reset knapp.

Fakta.
Typ: LCD
Tecken: 16x2 (1602)
Bakgrund: Blå belysning
Tecken färg: Vit
PCB storlek: 80.5 x 56 mm
Ram storlek: 71.3 x 24 mm
Fönster storlek: 64,5 x 14 mm
Hål bild: använd Uno-kortet

Fakta pinnar
A0 Knappar (UP, RIGHT, DOWN, LEFT och SELECT)
4 D4
5 D5
6 D6
7 D7
8 RS
9 E
10 Transistor styrning -LED

Ingår:
1 st. 1602 Display shield

Vikt: cirka 55 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 1199
