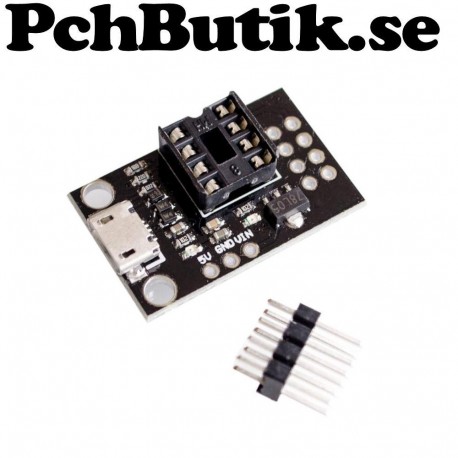

Tiny kort med USB

Kortet har plats för Tiny modeller ATtiny13A / ATtiny25 / ATtiny45 / ATtiny85.
Micro USB pinnar har spännings skydd med 2 Zenerdioder och motstånd.
Drivs med USB ström eller extern 5 Volt men har också en regulator(7805) för att kunna drivas med 7 till 12 Volt.
Pinne 1 har en lysdiod så LED_BUILTIN kan bytas till 1 för att prova Blink sketch.

OBS. ingen IC ingår, det är bara en hållare för IC.

Utrustning för lödning kan behövas för att använda denna.
Alla ben på IC finns som pinnar, det går att tanka upp sketcher och bootloader via SPI

Fakta.
Drivspänning: USB, 5 Volt eller 7 till 12 Volt DC
USB: Micro-B
Regulator: 7805
IC sockel: DIP 8
PCB storlek: 28.5 x 18 mm
Monterings hål: 13.5 mm cc, 3 mm diameter

Experiment:
https://kopplat.pchbutik.se/pcb/USB/CH341A/index.php

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 8 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 0850
Antal kvar på lager, hittas under fliken Produktdetaljer.
I vårt sortiment sedan: 2022-01-24

Produktens historia:
2026-01-26 Sänkt pris på produkten. Från 29 till 15 Kr


AI genererad text.
ATtiny13A, ATtiny25, ATtiny45 och ATtiny85 är små AVR-mikrokontrollers från Microchip (tidigare Atmel). De programmeras på i stort sett samma sätt och använder samma typ av programmerare, med några undantag för ATtiny13A. Här är en tydlig översikt.

ATtiny13A – särskilda saker att tänka på
Kräver ofta lägre programmeringshastighet
Kan vara kinkig med felaktiga fuse-inställningar
