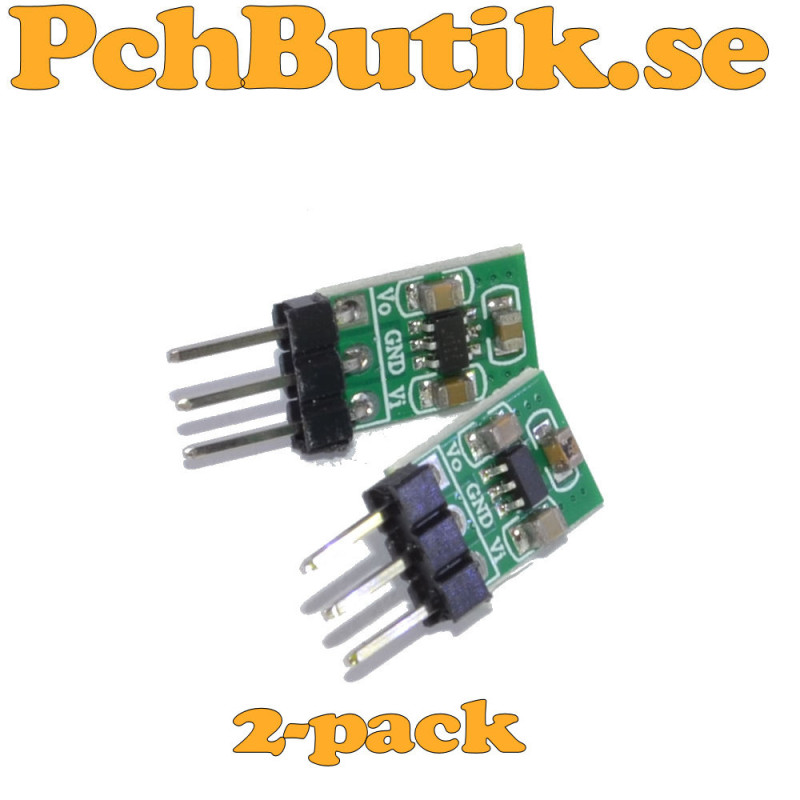

2-pack, DC-DC stabil 3.3 Volt DC ut

Modulen 3 stift med 2.54 mm delning.
Smal bredd på modulen, så den kan utan
mellanrum monteras med 2.54 delning.
Modulens in och ut har en gemensam GND
Enkel konstruktion bara en IC och 3 kondensatorer.
Lämplig att driva med 2-3 AA(A) batterier mm.
Har både mjukstart och kortslutningsskydd ut.

Egna tester:
Spänning in 1.8 Volt max ut 20mA
Spänning in 2.8 Volt max ut 150mA
Spänning in 3.8 Volt max ut 150mA
Spänning in 5.0 Volt max ut 100mA


Fakta.
Typ; DC-DC Step-up/down, Boost och Buck
Klass: charge pump.
Chip: HX4002B
Märke: HEXIN/HXKIC
Drivspänning: 1.8 till 5.5 Volt DC
Spänning ut: Stabil 3.3 Volt DC
Max ström ut: 150 mA
Pinnar: Vi, GND, Vo
PCB storlek: ca. 11 x 7.6 mm
Vikt utan förpackning: 0.7 gram

Ingår.
2 st. moduler

Om produkten.
Vikt: cirka 5 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 3503
Antal kvar på lager, hittas under fliken Produktdetaljer.
I vårt sortiment sedan: 2025-08-25

AI genererad text.
En charge pump är en klass av switchade kapacitoromvandlare som används för att generera högre, lägre eller inverterade spänningar utifrån en given inspänning. Den bygger på principen att laddning (Q) kan flyttas mellan kondensatorer via omkopplingar.
Kondensatorn kopplas om så att den adderas, subtraheras eller inverteras i förhållande till inspänningen.
