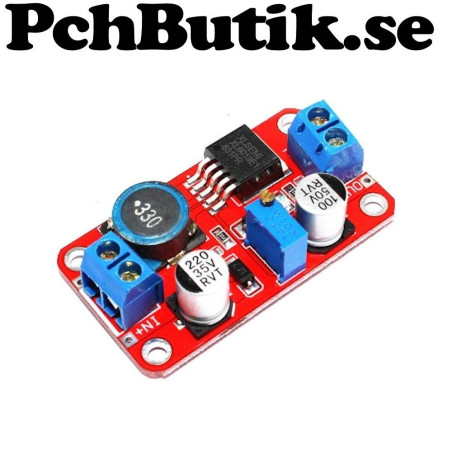

XL6019 DC-DC Boost Step-Up upp till 40 Volt.

Exempel från egna tester utan kylare.
In 30 Volt. ut 40 Volt max 1.7 Ampere
In 12 Volt. ut 40 Volt max 0.5 Ampere
In 12 Volt. ut 24 Volt max 1.4 Ampere
In 22 Volt. ut 24 Volt max 3.5 Ampere. se text
In 9 Volt. ut 12 Volt max 2.4 Ampere
in 4 Volt. ut 5 Volt max 0.8 Ampere
Optimerat för modulen utan extra kylning är
22 Volt in 24 Volt ut DC. Med en enkel kylning
upp till 4 Ampere.

Viktigt.
Över 30 Volt kan skada dig, om du får en stöt.

Modulens in och utgång har gemensam GND.
IC har avstängnings funktioner för värme och ström.
Modulen kan bara höja spänningen inte sänka.

Fakta.
IC: XL6019 (XLSEMI)
Typ; DC-DC Step-up, Boost
Klass: Switching.
Max ström ut: 5 Ampere.
Drivspänning: 5 till 40 Volt DC
Utspänning: 5 till 40 Volt Rekommenderat minst 7 Volt.
Pinnar: IN+, In-, OUT+ och OUT-
PCB storlek: ca. 50 x 28 mm
Hål bild: ca. 43 x 21 mm, Diameter: 3 mm


Om produkten.
Vikt: cirka 17 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 1433
Antal kvar på lager, hittas under fliken Produktdetaljer.
