CCM2NJ PWM DC motorregulator 12 till 40 V med hastighetsreglering

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

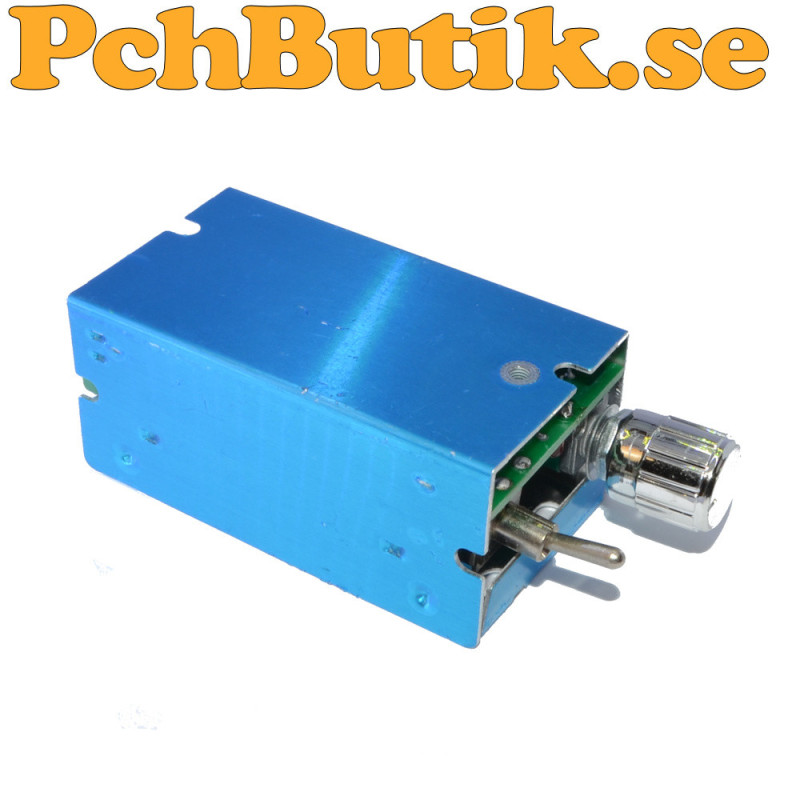

CCM2NJ är en PWM regulator för hastighetsstyrning av borstade likströmsmotorer med en matningsspänning på 12 till 40 V DC. Regulatorn använder en NE555 som PWM generator och en RU7088F effekt MOSFET för att styra motorströmmen. En 7812 spänningsregulator används för att skapa en stabil 12 V matning till styrkretsen.

Hastigheten regleras med en potentiometer av typen B100K. Genom att ändra PWM signalens duty cycle regleras den effektiva motoreffekten och därmed motorns hastighet. PWM frekvensen är cirka 15 kHz.

Regulatorn har en treläges brytare som kan användas för att slå av motorn samt välja rotationsriktning framåt eller bakåt, beroende på hur brytaren och motorn är anslutna. Aluminiumkapslingen fungerar som kylning för effektsteget och hjälper till att leda bort värme från MOSFET transistorn.

CCM2NJ passar exempelvis för reglering av hastigheten på mindre DC motorer i hobbyprojekt, maskiner, pumpar, fläktar och andra tillämpningar där en enkel PWM styrning önskas.

Regulatorn bör dimensioneras efter motorns normala och maximala ström. Den angivna maximala strömmen är 5 A, medan märkströmmen är 3 A.
Skriv fakta om produkten

Fakta.
Modell : CCM2NJ
Produkttyp : PWM DC motorregulator
Matningsspänning : DC 12 till 40 V
Märkström : 3 A
Maximal ström : 5 A
PWM frekvens : cirka 15 kHz
Hastighetsområde : 10 till 100 procent
Potentiometer : B100K
Potentiometer öppning : 8 mm
Styrspänning : 12 V
Styrkrets : NE555
Spänningsregulator : 7812
Effekt MOSFET : RU7088F
Styrning : PWM
Motor : Borstad DC motor
Kontroll effekt vid 12 V : 36 W
Kontroll effekt vid 24 V : 72 W
Kontroll effekt vid 40 V : 120 W
Mått : 73 x 39 x 31 mm

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 73 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 3889
Antal kvar på lager, hittas under fliken Produktdetaljer.
I vårt sortiment sedan: 2026-10-12 vinter202627
