PWM temperaturstyrning för tre 4-poliga fläktar

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

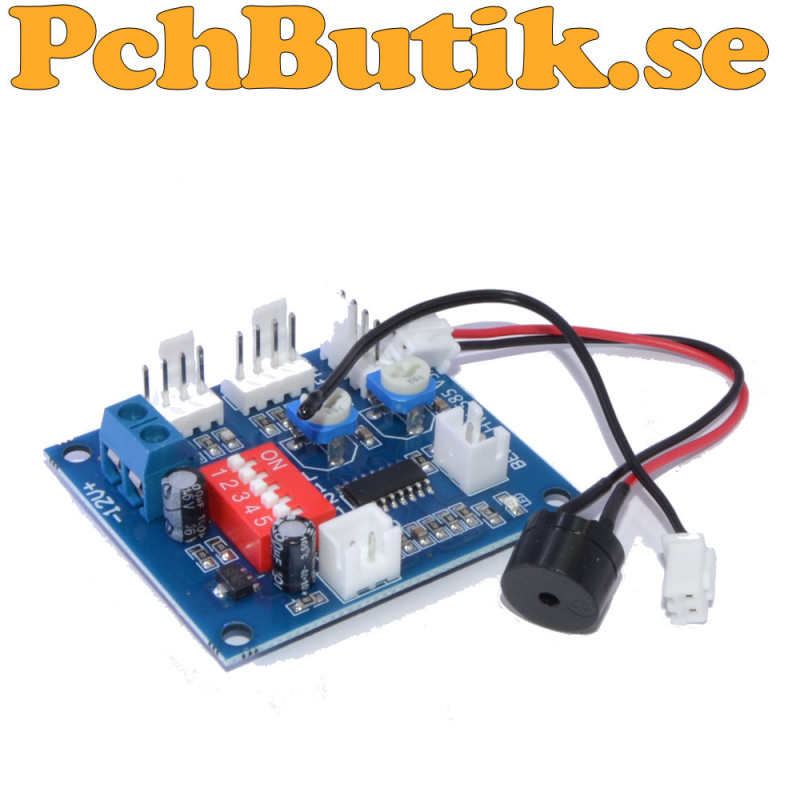

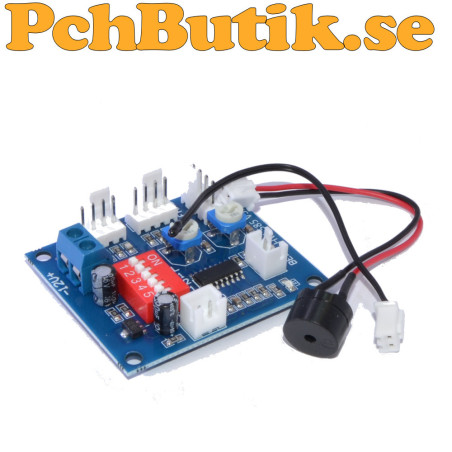

HW-585 är ett kompakt styrkort för temperaturstyrning och varvtalsreglering av 12 V 4-poliga PWM-fläktar. Kortet har tre separata fläktutgångar och kan användas för exempelvis kylning i elektronik, datorer, förstärkare, nätaggregat och andra system där automatisk temperaturstyrning önskas.

Den första fläktkanalen kan regleras automatiskt med hjälp av den medföljande 50 kOhm NTC-temperaturgivaren med B-värde 3950. Temperaturintervallet kan ställas in med DIP-omkopplare. Beroende på inställning ökar fläkthastigheten när temperaturen stiger och når maximal PWM-styrning vid den valda övre temperaturen.

FAN1 kan arbeta med ett PWM-område på 20 till 100 procent eller 40 till 100 procent. Inställningen 40 till 100 procent kan användas när fläkten behöver en högre minsta styrsignal för att starta och hålla stabil hastighet. FAN2 och FAN3 har ett manuellt justerbart PWM-område på 10 till 100 procent.

Kortet kan även övervaka fläktarnas varvtal via TACH-signalen. Om en övervakad fläkt stannar eller varvtalet blir för lågt kan stallalarm aktiveras. Den lägsta övervakade hastigheten är cirka 700 till 800 varv per minut.

HW-585 är avsedd för 4-poliga PWM-fläktar där matningsspänningen är 12 V och hastigheten regleras via en separat PWM-ingång. Fläktens 12 V matning är därför inte samma sak som PWM-styrsignalen.

Denna modul är inte testad av fullt ut.

Fakta.
Produkttyp : PWM fläktkontroller
Modell : HW-585
Användning : Temperaturstyrning och varvtalsreglering av fläktar
Matningsspänning : DC 12 V
Antal fläktutgångar : 3
Fläkttyp : 4-polig PWM-fläkt
FAN1 PWM-område : 20 till 100 procent
FAN1 PWM-område med TFL aktiv : 40 till 100 procent
FAN2 PWM-område : 10 till 100 procent
FAN3 PWM-område : 10 till 100 procent
Temperaturgivare : NTC 50 kOhm
NTC B-värde : 3950
Temperaturstyrning : Automatisk
Temperaturintervall : 35 till 90 grader C beroende på inställning
Temperaturmätfel : Cirka 3 till 5 procent beroende på givare
Varvtalsövervakning : TACH-signal
Minsta larmvarvtal : Cirka 700 till 800 rpm
Stallalarm : Ja
DIP-omkopplare : 5 omkopplare
Kortets mått : 50 x 43 x 13 mm
Monteringshål : 44 x 37 mm
Monteringshålets diameter : 3 mm
PWM-styrning : Separat PWM-signal
Temperaturgivare B-värde : 3950

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 20 gram.
