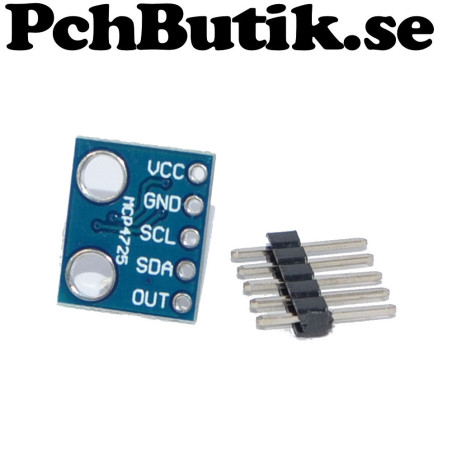

MCP4725 DAC D/A I2C TILL 12 BITARS ANALOG UT, PASSAR ARDUINO, ver. 2023

En Arduino Uno kan klara hastigheter upp till ca: 400Kbit, Justera hastigheten med TWBR i Uno-kortet.
Kommer i håg sitt senaste värde vid uppstart, om det skrivs till IC:ens EEPROM
Upplösningen är 4096 värden, vid 5 Volt så blir varje steg 5/4096 = 0,0012 Volt.

Fakta.
IC: MCP4725
Interface: I2C
I2C adress: 0x60
I2C hastigheter: Standard (100 kbps), Fast (400 kbps), och High-Speed (3.4 Mbps).
Upplösning: 12 bitar värde från 0 till 4095.
Drivspänning: 2.7 till 5.5 Volt DC
PCB Storlek: 15.5x15.5 mm. Färg röd eller blå

I2C adressen kan ändras med en lödbygling. Övriga adresser fasta (hard-wired) i IC:n.

Datablad:
http://ww1.microchip.com/downloads/en/DeviceDoc/22039d.pdf

Experiment:
Kan användas i en funktionsgenerator för att göra sinus och sågtands vågform mm.
Referens signal i sensor med OP komparator. (Den kommer i håg sitt värde efter strömavbrott).
Skapa Audio samplade ljud.

Ingår.
1 st. modul.
1 st. Stiftlist (måste lödas)

Om produkten.
Vikt: cirka 5 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 3063
Antal kvar på lager, hittas under fliken Produktdetaljer.
I vårt sortiment sedan: 2024-01-15
