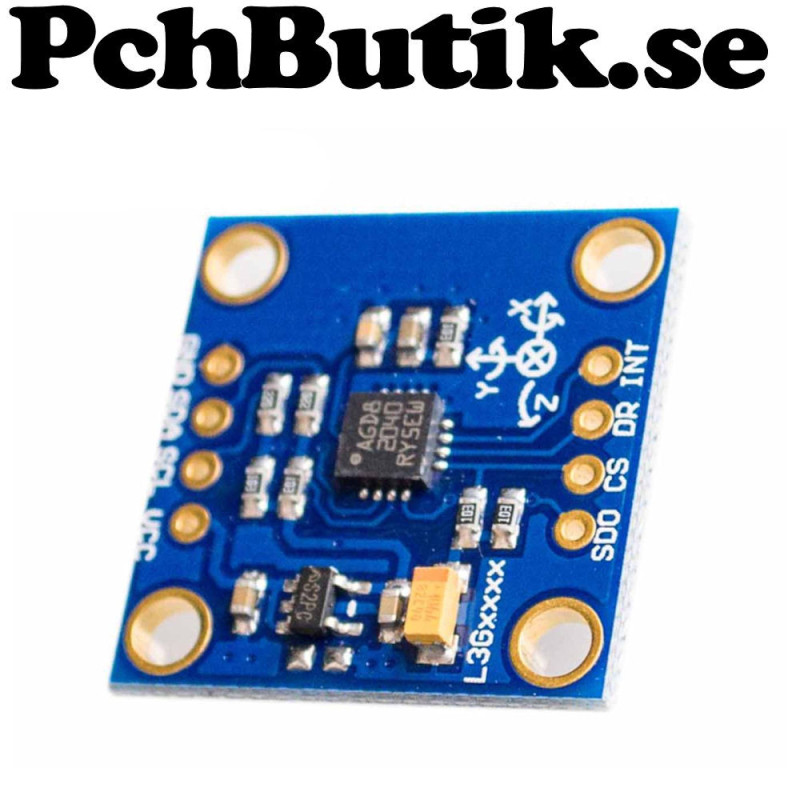

GY-50 L3G4200D 3-axligt gyroskop med I2C och SPI för rörelsedetektering

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

GY-50 är en modul baserad på L3G4200D, ett digitalt 3-axligt MEMS-gyroskop som mäter vinkelhastighet runt X-, Y- och Z-axeln. Modulen används för att registrera rotation och rörelser med hög precision och passar utmärkt för robotik, drönare, balanssystem, navigering och andra projekt där rotationsmätning behövs.

Sensorn kommunicerar via I2C eller SPI och har valbara mätområden på plus eller minus 250, 500 eller 2000 grader per sekund. Kommunikationsläge väljs med CS-pinnen. När CS är hög används I2C och när CS är låg används SPI. I I2C-läge används SDO eller SA0 för att välja adress 0x68 eller 0x69. I SPI-läge fungerar samma pinne som MISO.

L3G4200D är ett MEMS-gyroskop och innehåller ingen mekaniskt snurrande rotor. I stället används en mikroskopisk vibrerande massa som genom Corioliskraft kan mäta rotationshastigheten mycket noggrant. Tekniken är densamma som används i mobiltelefoner, spelkontroller, kamerastabilisering och många andra moderna elektronikprodukter.

Modulen har låg strömförbrukning, snabb uppdateringshastighet, inbyggd FIFO-buffer samt programmerbara filter och avbrottsfunktioner. Detta gör den lämplig för både enkla Arduino-projekt och avancerade inbyggda system med STM32, ESP32 eller andra mikrokontrollers.

Fakta.
Produkttyp: 3-axligt MEMS-gyroskop
Modul: GY-50
Sensor: L3G4200D
Matningsspänning: 3 till 5 V
Sensorns arbetsspänning: 2,4 till 3,6 V
Kommunikation: I2C och SPI
Val av kommunikation: CS hög = I2C, CS låg = SPI
I2C-adress: 0x68 eller 0x69
Mätområden: plus eller minus 250, 500 eller 2000 grader per sekund
Mätaxlar: X, Y och Z
Upplösning: 16 bit
Utgångsdata: Digital
FIFO-buffer: Ja
Temperatursensor: Inbyggd
Filter: Programmerbara lågpass- och högpassfilter
Avbrottsutgångar: INT1 och DRDY eller INT2
Användningsområden: Robotik, drönare, balanssystem, rörelsedetektering, navigering, kamerastabilisering och utbildning
Kompatibilitet: Arduino, ESP32, STM32, Raspberry Pi och andra mikrokontrollers

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 5 gram.
