2-kanals USB-styrt reläkort med seriell kommunikation

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

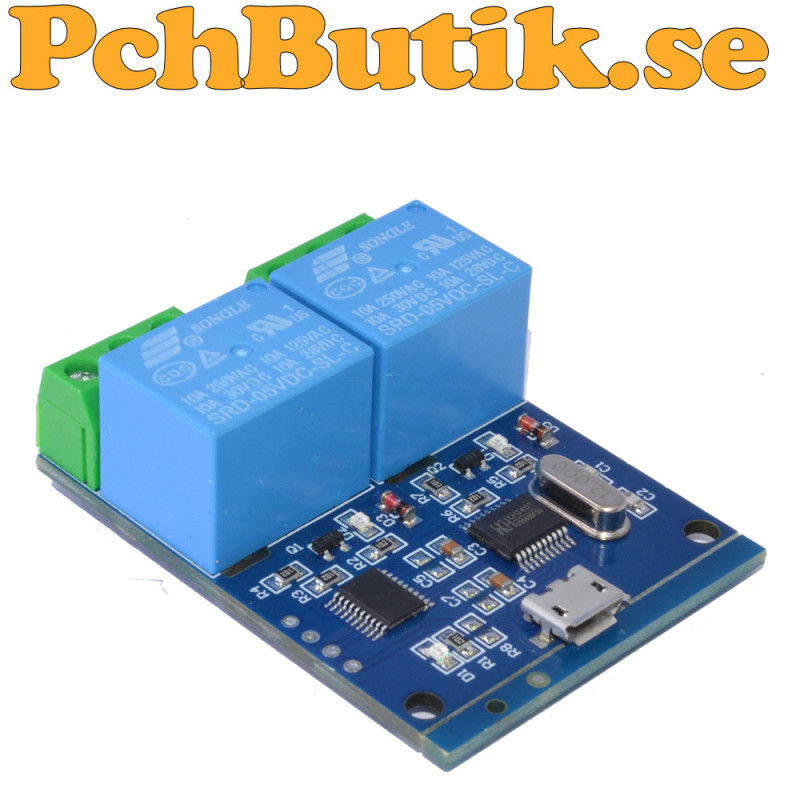

LCUS-2 PLC USB Serial Control Relay Module är ett tvåkanals reläkort för styrning av elektriska laster via USB och seriell kommunikation. Kortet har en inbyggd CH340 USB-styrkrets som gör att modulen kan anslutas till en dator och kommunicera via en virtuell COM-port.

Modulen har två separata reläutgångar som kan styras individuellt. Reläerna kan användas för att slå av och på exempelvis lampor, motorer, pumpar, ventiler och annan elektrisk utrustning inom reläernas specificerade kontaktdata.

Vid anslutning till en Windows-dator identifieras USB-gränssnittet som en seriell COM-port. Kommunikation kan exempelvis ske med en seriell monitor i VS Code. En verifierad kommunikationsinställning är 9600 baud, 8 databitar, ingen paritet och 1 stoppbit.

Reläerna styrs med fyra bytes långa HEX-kommandon. För relä 1 används exempelvis A0 01 01 A2 för ON och A0 01 00 A1 för OFF. För relä 2 används A0 02 01 A3 för ON och A0 02 00 A2 för OFF. Den sista byten fungerar som kontrollsumma och kan beräknas från de tre första bytesen.

Kortet har LED-indikering för matning och relästatus, vilket gör det enkelt att se när modulen är aktiv och vilket relä som är aktiverat. Reläerna har även skydd med frihjulsdiod för reläspolarnas induktiva spänning.

LCUS-2 passar för PC-styrning, automation, testutrustning, hobbyprojekt och andra applikationer där två galvaniskt separerade reläkontakter behöver styras från en USB-ansluten dator.

Fakta.
Produktserie: LCUS-2
Antal reläkanaler: 2
USB-styrkrets: CH340
Mikrokontroller: Inbyggd mikrokontroller
USB-anslutning: USB
Datorgränssnitt: Seriell COM-port
Kommunikation: Seriell
Kommunikationshastighet: 9600 baud
Dataformat: 8N1
Styrning: Råa HEX-bytes
Reläspänning: 5 V
Reläkontakter: NO, NC och COM
Reläindikering: LED för relästatus
Strömindikering: LED
Reläskydd: Frihjulsdiod
Relä 1 ON: A0 01 01 A2
Relä 1 OFF: A0 01 00 A1
Relä 2 ON: A0 02 01 A3
Relä 2 OFF: A0 02 00 A2
Kommandolängd: 4 bytes
Kontrollsumma: Summan av de tre första bytesen
Statusavläsning via USB: Ej identifierad
Användning: PC-styrning, automation och testutrustning

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 32 gram.
