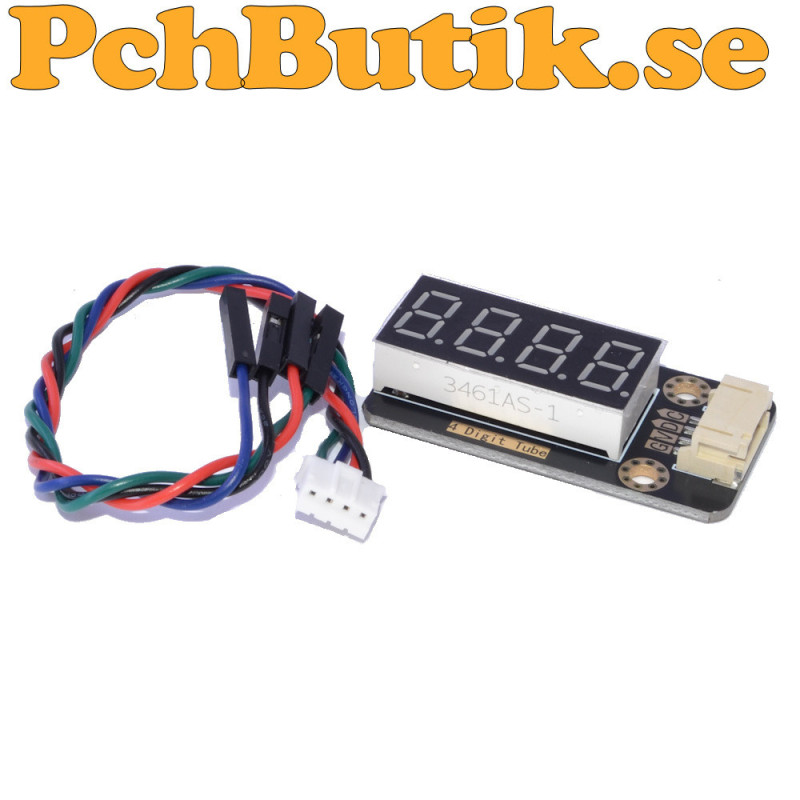

TM1650 4 siffrig 0,36 tum 7 segment displaymodul med I2C och justerbar ljusstyrka

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

TM1650 0,36 tum 4 siffrig Common Cathode Digital Tube Module är en kompakt 7 segment displaymodul för mikrokontrollers och elektronikprojekt. Modulen har fyra siffror och drivs av en TM1650 displaydriver som hanterar segmenten och multiplexningen.

Displayen har en sifferhöjd på 0,36 tum och lämpar sig för visning av exempelvis räknare, temperatur, spänning, tid och andra numeriska värden. TM1650 gör att mikrokontrollern kan styra displayen via ett enkelt tvåtråds I2C interface utan att behöva ansluta varje LED segment separat.

Modulen har en 4 polig PH2.0 kontakt märkt GVDC. Benämningen GVDC anger anslutningarna GND, VCC, Data och Clock. V är matningsspänning 5 V, G är GND, D är I2C SDA dataledning och C är I2C SCL klockledning.

Displaymodulen har 8 nivåer för justering av ljusstyrkan. Detta gör det möjligt att anpassa displayen efter omgivande ljus och användningsområde. Den är lämplig för bland annat Arduino, ESP8266, ESP32 och andra mikrokontrollers med I2C kommunikation.

Modulen har 3 mm monteringshål för enkel montering i olika konstruktioner och prototyper. Den kompakta storleken gör den lämplig när en tydlig numerisk display ska integreras på begränsat utrymme.

Fakta.
Chip: TM1650
Displaytyp: 7 segment LED display
Antal siffror: 4
Displaystorlek: 0,36 tum
Displaytyp: Common Cathode
Interface: I2C
Kontakt: PH2.0 4 pin
Anslutningsmärkning: GVDC
V: VCC 5 V
G: GND
D: I2C SDA data
C: I2C SCL clock
Ljusstyrka: 8 nivåer
Segmentdrivström: >25 mA
Sifferdrivström: >150 mA
Monteringshål: 3 mm
Modulstorlek: 45 x 23 mm

Ingår.
1 st. modul.
15 cm kabel ingår

Om produkten.
Vikt: cirka 14 gram.
