Raspberry Pi GPIO Expansion Board med tydligt märkta anslutningar

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

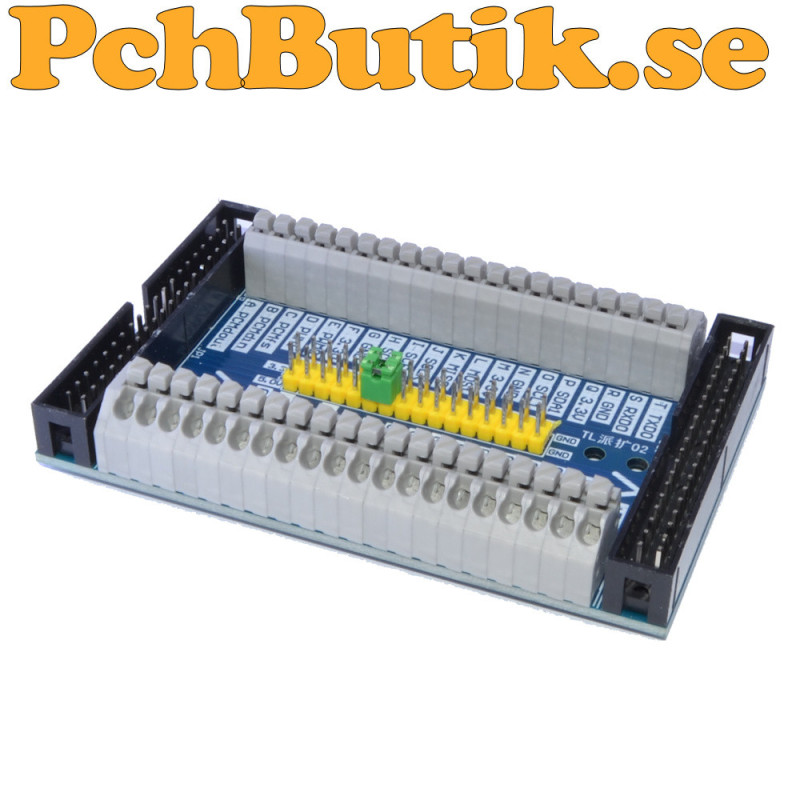

Raspberry Pi GPIO Expansion Board är ett praktiskt expansionskort för att göra Raspberry Pi:s GPIO anslutningar enklare att använda. Kortet ansluts till Raspberry Pi:s 40-poliga GPIO kontakt och leder ut GPIO signalerna till lättåtkomliga anslutningar på kortet.

Varje GPIO funktion är tydligt märkt på kretskortet. Det gör det enklare att identifiera rätt anslutning vid inkoppling av sensorer, knappar, relämoduler, displayer och andra elektroniska kretsar.

Kortet har anslutningar för bland annat GPIO, 3,3 V, 5 V och GND samt signaler för vanliga gränssnitt som I2C, SPI och UART. Exempel på märkningar på kortet är SDA1, SCL1, MOSI, MISO, SCLK, CE0, TXD0 och RXD0. Även PWM funktioner är utmärkta.

De vita anslutningsplintarna gör det möjligt att ansluta ledningar utan att behöva använda dupontkablar direkt på Raspberry Pi:s GPIO kontakt. Detta kan göra installation och test av elektroniska kretsar betydligt enklare.

Kortet har även byglar för strömförsörjning och gemensam jord. Detta ger möjlighet att anpassa hur matningen mellan Raspberry Pi och expansionskortet används beroende på installation.

Kortet är avsett för Raspberry Pi 3 Model B+, Raspberry Pi 3 Model B och Raspberry Pi 2 Model B. Det anges även vara kompatibelt med Orange Pi PC.

Raspberry Pi använder 3,3 V logik på GPIO. 5 V får inte anslutas direkt till en GPIO signal eftersom detta kan skada Raspberry Pi.

Varning! En felaktig inkoppling kan skada Raspberry Pi.

Fakta.
Produkttyp: Raspberry Pi GPIO expansionskort
GPIO anslutning: 40 poler
Logiknivå GPIO: 3,3 V
Matning: 3,3 V och 5 V
Jord: GND
I2C: SDA1 och SCL1
SPI: MOSI, MISO, SCLK och CE0
UART: TXD0 och RXD0
PWM: Stöds på markerade GPIO anslutningar
Anslutningar: Vita anslutningsplintar
Märkning: GPIO funktioner tydligt märkta på kretskortet
Byglar: Matning och gemensam jord
Kompatibilitet: Raspberry Pi 3 Model B+
Kompatibilitet: Raspberry Pi 3 Model B
Kompatibilitet: Raspberry Pi 2 Model B
Kompatibilitet: Orange Pi PC
Användning: Sensorer, knappar, reläer, displayer och elektronikprojekt
Varning: Felaktig inkoppling kan skada Raspberry Pi

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 55 gram.
