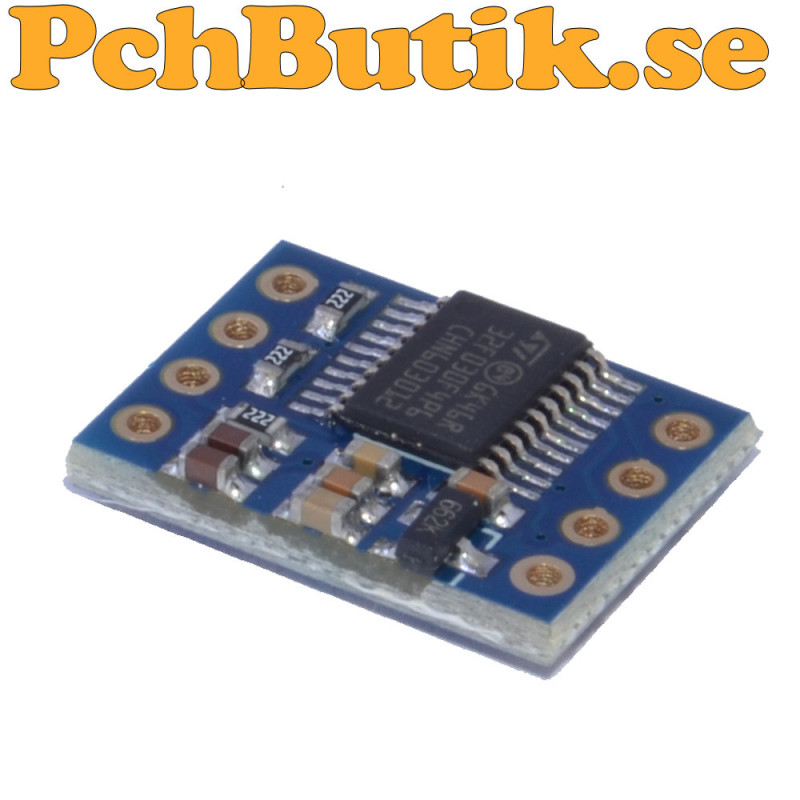

GY-25 MPU-6050 lutningsmodul med seriell kommunikation och färdig vinkeldata

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

GY-25 är en kompakt lutningsmodul baserad på MPU-6050 och en inbyggd mikrokontroller. Modulen mäter rörelse och lutning med en 3-axlig accelerometer och ett 3-axligt gyroskop och beräknar vinkeldata internt.

Till skillnad från ett vanligt MPU-6050 kort behöver den anslutna mikrokontrollern inte själv utföra hela beräkningen av lutningsvinkeln. GY-25 kan skicka färdig vinkeldata direkt via seriell kommunikation. De tillgängliga värdena är Yaw, Roll och Pitch med en upplösning på 0.01 grader.

Modulen kan användas i exempelvis Arduino, robotik, modellbyggen, balanssystem, mätutrustning och andra projekt där lutning och rörelse behöver registreras.

GY-25 har anslutningar för seriell kommunikation samt SDA och SCL för I2C. Vid I2C kommunikation kan modulen användas för att läsa rådata från sensorn. Vid seriell kommunikation kan färdigberäknade vinkelvärden läsas från modulen.

Matningsspänningen är 3 till 5 V och kortets mycket kompakta format gör det enkelt att bygga in modulen i mindre konstruktioner. Modulen har även anslutningar för BOOT och RESET.

Seriell kommunikation kan konfigureras för 9600 eller 115200 baud beroende på modulens inställning. Modulen är därför enkel att ansluta till exempelvis Arduino, ESP32 och andra mikrokontrollersystem.

Fakta.
Modell : GY-25
Sensor : MPU-6050
Sensorfunktion : 3-axlig accelerometer och 3-axligt gyroskop
Mikrokontroller : Inbyggd
Matningsspänning : 3 till 5 V
Kommunikation : Seriell UART och I2C
Seriell hastighet : 9600 eller 115200 baud
I2C funktion : Läsning av rådata
Direkt vinkeldata : Yaw, Roll och Pitch
Yaw vinkelområde : -180 till 180 grader
Roll vinkelområde : -180 till 180 grader
Pitch vinkelområde : -180 till 180 grader
Vinkelupplösning : 0.01 grader
Modulstorlek : 15.5 x 11.5 mm
Stiftavstånd : 2.54 mm
Anslutningar : VCC, RX, TX, GND, SDA, SCL, BOOT och RST

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 5 gram.
