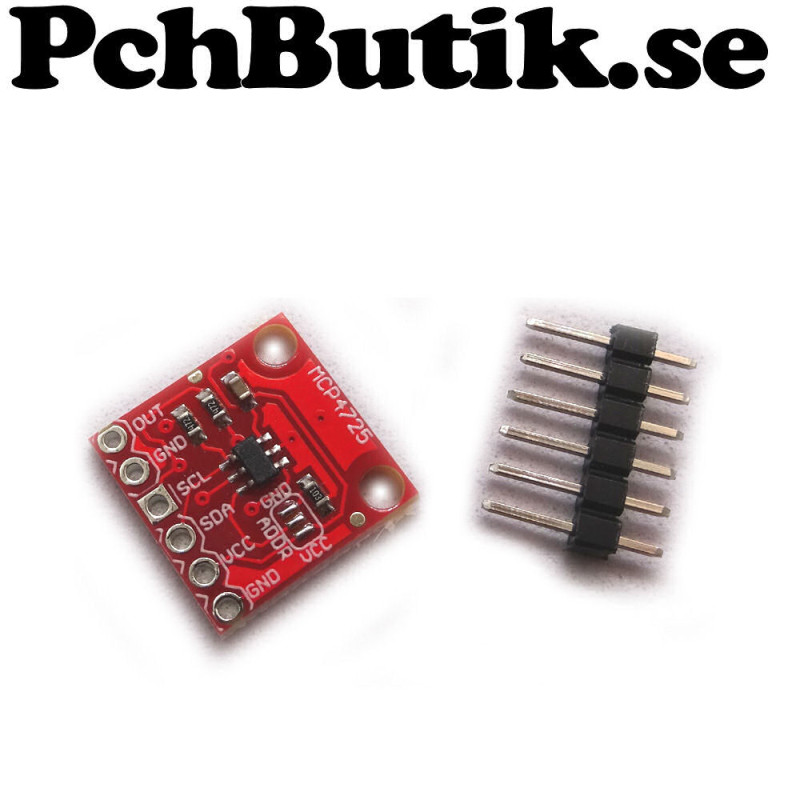

MCP4725 DAC D/A I2C till 12 bitars analog ut, passar Arduino

Utgår ev. från vårt sortiment. Ersatt med 3063

DAC modul, I2C till analog volt ut. Denna kan köras i HS-mode mad hastighet upp till 3.4 Mbit/sekund.
En Arduino Uno kan klara hastigheter upp till ca: 400Kbit, Justera hastigheten med TWBR i Uno-kortet.
Kommer i håg sitt senaste värde vid uppstart, om det skrivs till IC:ens EEPROM
Upplösningen är 4096 värden, vid 5 Volt så blir varje steg 5/4096 = 0,0012 Volt.

Fakta.
IC: MCP4725
Interface: I2C
I2C adress: 0x60
I2C hastigheter: Standard (100 kbps), Fast (400 kbps), och High-Speed (3.4 Mbps).
Upplösning: 12 bitar värde från 0 till 4095.
Drivspänning: 2.7 till 5.5 Volt DC
PCB Storlek: 15.5x15.5 mm. Färg röd eller blå

I2C adressen kan ändras till 0x61 med en lödbygling. Övriga adresser fasta (hard-wired) i IC:n.
Denna IC har koden AJnn, vilket är adressen 0x60 eller 0x61.

Ingår:
1 st. Modul
1 st. Stiftlist (måste lödas)

Datablad:
http://ww1.microchip.com/downloads/en/DeviceDoc/22039d.pdf

Experiment:
Kan användas i en funktionsgenerator för att göra sinus och sågtands vågform mm.
Referens signal i sensor med OP komparator. (Den kommer i håg sitt värde efter strömavbrott).
Skapa Audio samplade ljud.

Om produkten.
Vikt: cirka 5 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 0677
