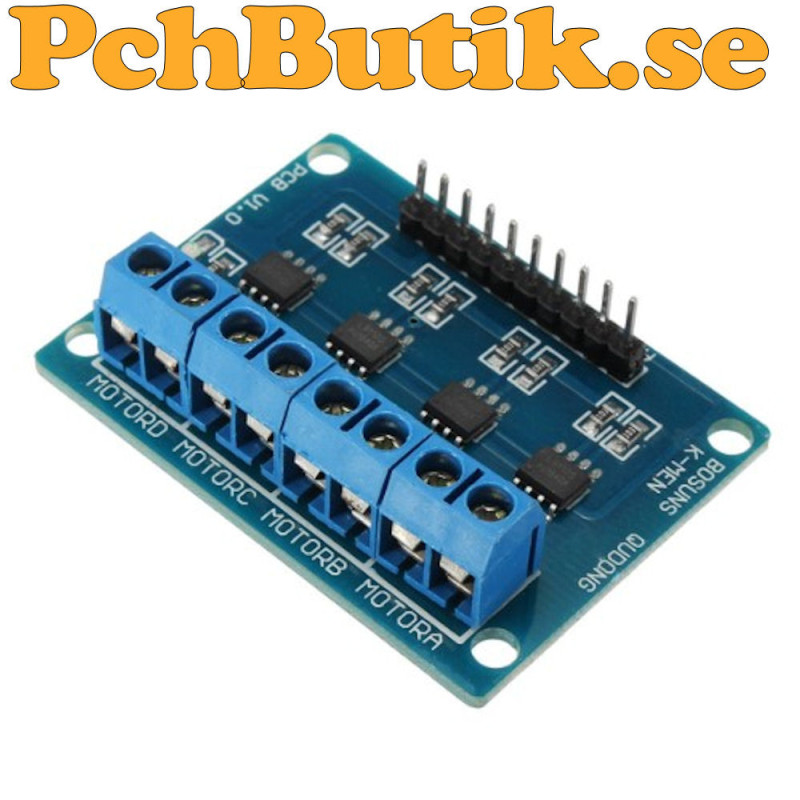

Modul med 4 st L9110S drivare

Modulen består av 4 st. L9110S som varje har 2 kanaler.
Varje kanal klarar ca 750mA utan extra kylare.
Utgångarna kan både sänka eller höja 800 mA(totempåle),
så den kan också användas som en H-brygga och driva motorer
i båda riktningar och stegmotorer.

Vid uttag av mycket ström ut rekommenderas att löda
kablar för inkommande ström till stiftlisten + och -.

En spänningsdelare på ingångarna gör att den kan styras
med en MCU med 3 till 5 Volt DC.
Är också lämplig om GPIO ström inte räcker till för att
driva något som behöver mera ström, då 8-kanaler!
Vid 3.3 Volts drift går det att ta ut ca. 500mA

Fakta.
IC: L9110S
Typ: Drivare
Drivspänning: 2.5 till 12 Volt
Max ström ut: 0.8 Ampere
Utgångar: 2 x (MOTORA, MOTORB, MOTORC, MOTORD)
Ingångar signal: A1, A2, B1, B2, C1, C2, D1 och D2
Ingång ström: + och -
PCB storlek: ca. 50 x 36.5 mm
Hålbild: ca 44,6 x 27.6 mm, diameter 3.4 mm

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 14 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 2166
Antal kvar på lager, hittas under fliken Produktdetaljer.

Produktens historia:
2025-10-06 Produktens info uppdaterad.
2025-10-06 Sänkt pris på produkten. Från 44 till 39 Kr


AI genererad text.
L9110S är en enkel och populär liten motor-drivkrets som används mycket i hobbyrobotar och Arduino-projekt.
L9110S är en liten, billig motorstyrkrets för två DC-motorer eller en stegmotor. Den är enkel att använda, kräver få externa komponenter och passar bra för små Arduino/ESP32-robotar.
En totempåle-krets (eng. totem-pole output stage) är en klassisk elektroniklösning där två transistorer kopplas ovanpå varandra – en mot matningsspänningen (Vcc) och en mot jord (GND). Den används för att kunna driva en last både högt och lågt med låg resistans och snabba växlingar.
En spänningsdelare är en av de mest grundläggande kretsarna inom elektronik och bygger bara på två motstånd.
