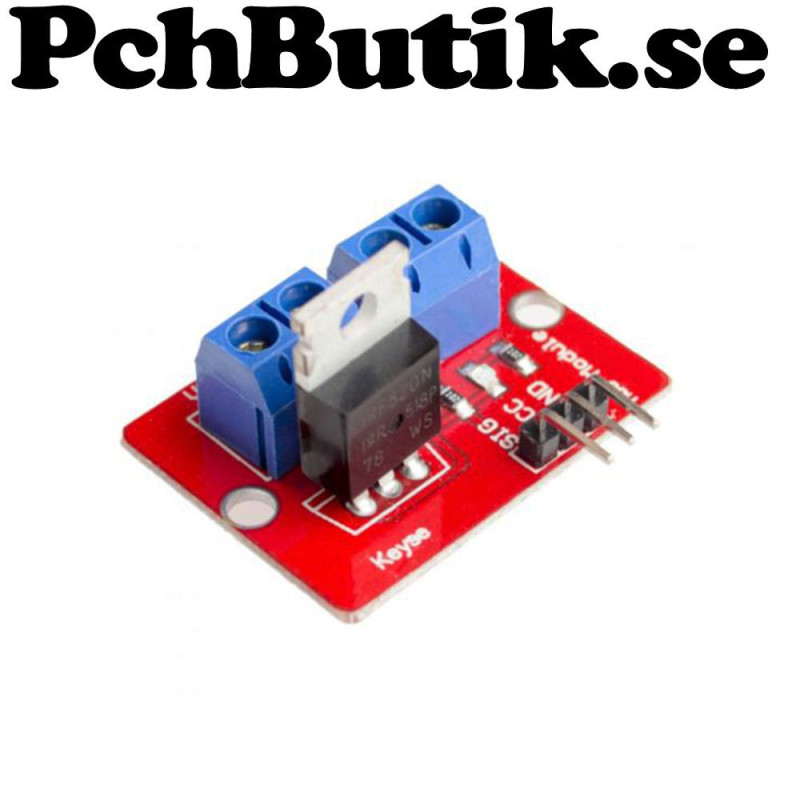

IRF520 driver modul

Modulen är bäst lämpad för 12 Volts drivning, men
funkar med 5 Volts drivning om det inte är mycket ström.

Ingångarna för styrning är stiftlist, man bara SIG och GND.
Kan inte se att Vcc är kopplat till något.

VIN och GND Är drivspänning in.
V+ och V- är Last ut.

Exempel från egna tester:
Vid 5 Volt signal in och 12 Volt matning, 5 Ampere last.
Då är RDS 0.35 Ohm. Som då blir ett spänningsfall på 1.7 Volt.
12 - 1.7 = 10.3 Volt, transistorns temperatur är då 130 grader C
Detta är gränsen vad den klarar om inte lite över också.

Vid 5 Volt signal in och 5 Volt matning, 2.8 Ampere last.
Då är RDS 0.46 Ohm. Som då blir ett spänningsfall på 1.3 Volt.
5 - 1.3 = 3.6 Volt, transistorns temperatur är då 70 grader C
Kanske lite för mycket spänningsfall för att vara OK.

Vi rekommenderar inte att styra modulen under 5 Volt.


Fakta.
Transistor: IRF520
Typ: Drivare
Drivspänning: 5 till 24 Volt DC
Max ström ut: 5 Ampere
Max signal spänning 8 Volt (Begränsas av LED)
Pinnar signal: SIG, VCC och GND
Skruvplint matning: VIN och GND
Skruvplint ut: V+ och V-
PCB storlek: ca. 33.6 x 25.6 mm
Hålbild: ca. 29 mm, diameter 3 mm

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 12 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 1934
Antal kvar på lager, hittas under fliken Produktdetaljer.

Produktens historia:
2025-07-02 Produktens info uppdaterad.

AI genererad text.
RDS(on) = den inre resistansen mellan drain och source när MOSFET:en är påslagen.
Låg RDS(on) ger lägre effektförluster, mindre värme och bättre effektivitet.
Det är en av de viktigaste parametrarna att kolla i databladet när man väljer MOSFET för strömstyrning eller switchade spänningsregulatorer.
