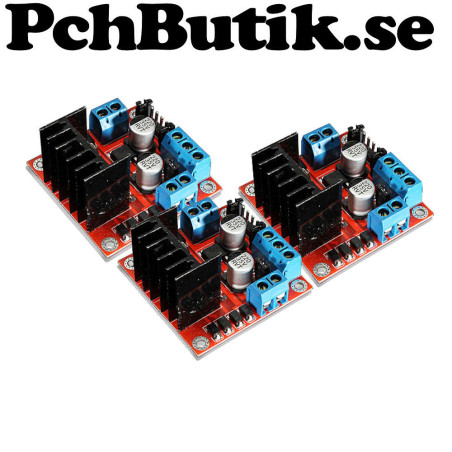

3-Pack. L298N H-Brygga för två DC-motorer eller en stegmotor. Passar Arduino

Denna modul kan styra en bipolär stegmotor eller två DC-motorer. ex en höger och en vänster på en Robot bil.
Klarar upp till 2 Ampere och upp till 35 Volt, Max 25Watt. Vid styrning av DC-motor kan PWM styrning användas.
Har en 5V utgång som kan användas att driva övriga moduler med.
Vid motor drivspänning under 5 Volt bör extern strömförsörjning användas och avlägsna bygel.

Fakta.
Modell: H-brygga
IC: L298N
Drivspänning logik: 5 Volt eller bygel för ström från motor ström.
Drivspänning motor: 4 till 35 Volt(Beroende på motor)
Pinnar: ENA, IN1, IN2, IN3, IN4, ENB
Byglar: 5 Volt separat eller från motorström
Plint motor: OUT1, OUT2, OUT3, OUT4
Plint ström: +12V(4 till 35 V), GND, +5V
PCB storlek: 43 x 43 mm
Hålbild: 37 x 37 mm CC. Diameter 3 mm
Höjd: ca:25 mm

Ingår.
3 st. Moduler

Läs om PWM.
http://sv.wikipedia.org/wiki/PWM

Se datablad:
http://www.st.com/st-web-ui/static/active/en/resource/technical/document/datasheet/CD00000240.pdf

Om produkten.
Vikt: cirka 84 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 1480

För dig.
Komponent och byggmaterial för dig som bygger elektronik själv, experimenterar och laborerar.
