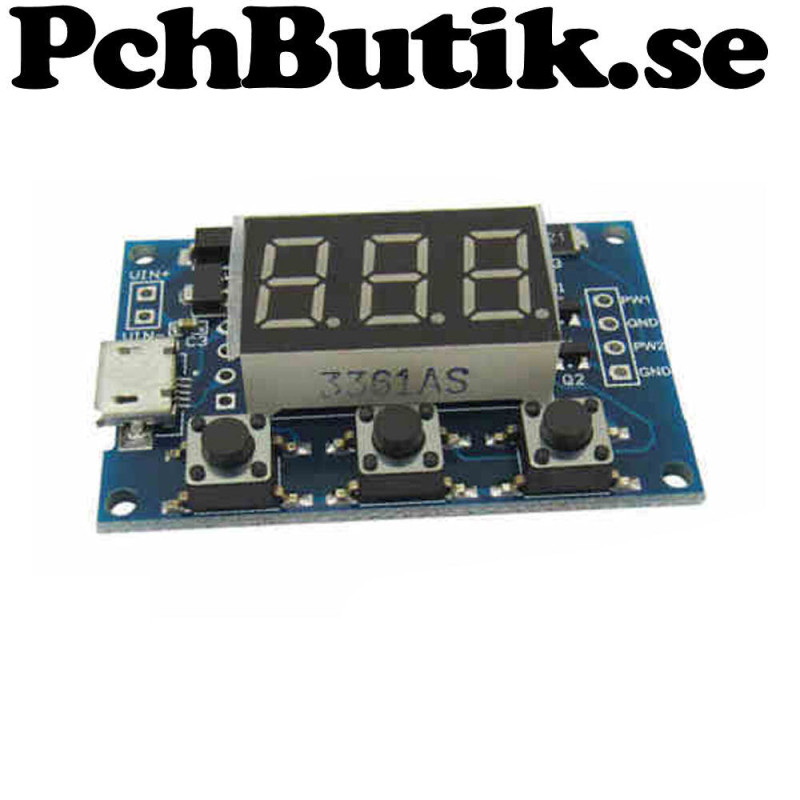

Modul med 2 PWM kanaler som kan styras med knappar eller RS232

En modul med 2 PWM kanaler som kan styras oberoende av varandra.
USB är endast ström ej data.
VIN+ och VIN- är alternativ strömförsörjning 5 till 30 Volt, denna regleras till 5 Volt och är ström till modulen och PWM ut.

Styra med knapparna.
Set växlar mellan FA1,dU1,FA2, dU2 (Frekvens, duty)
Håll inne SET för att byta skala på frekvensen.

Styra enheten med USB från en dator.
Från en dator via en USB till RS232 konverter går det att styra med TX, RX.
För att styra från dator behöver du ett COM terminal program installerat.
Hastighet och settings för RS232: 9600,8,1,n
Det går inte att styra direkt i USB porten på modulen, den är bara strömförsörjning.
Glöm inte att växla TX och RX. Ex: .S1D009T. i ett terminalfönster det blir 9% duty på servo 1.
.SsDdddT. eller .SsFfffT.
.s. är servo 1 eller 2
.ddd. är duty 000 till 100 procent
.fff. är frekvens 000 till 999 Hz, .ff.f. är 01.0 till 99.9 KHz och .f.f.f. är 1 till 150 KHz.

Testa ett RC servo.
.S1F050T. sätter frekvens till 50Hz=20mS
.S1D004T. Flyttar 90 grader
.S1D011T. Flyttar -90 grader
.S1D008T. Flyttar ca:0 grader

Fakta.
Modul: två kanals PWM
Drivspänning: USB eller 5 till 30 Volt DC
PWM frekvens: 1Hz till 150KHz (tre skalor)
PWM duty cycle: 0 till 100 procent
PWM Spänning: 5 Volt (Går att Hacka till högre spänning)
PWM max ström: 30mA
Knappar: SET, UP, DOWN
PCB storlek: 44x29mm

Ingår:
1 st. Modul (inga stiftlist medföljer)

Vikt: cirka 10 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 0889
