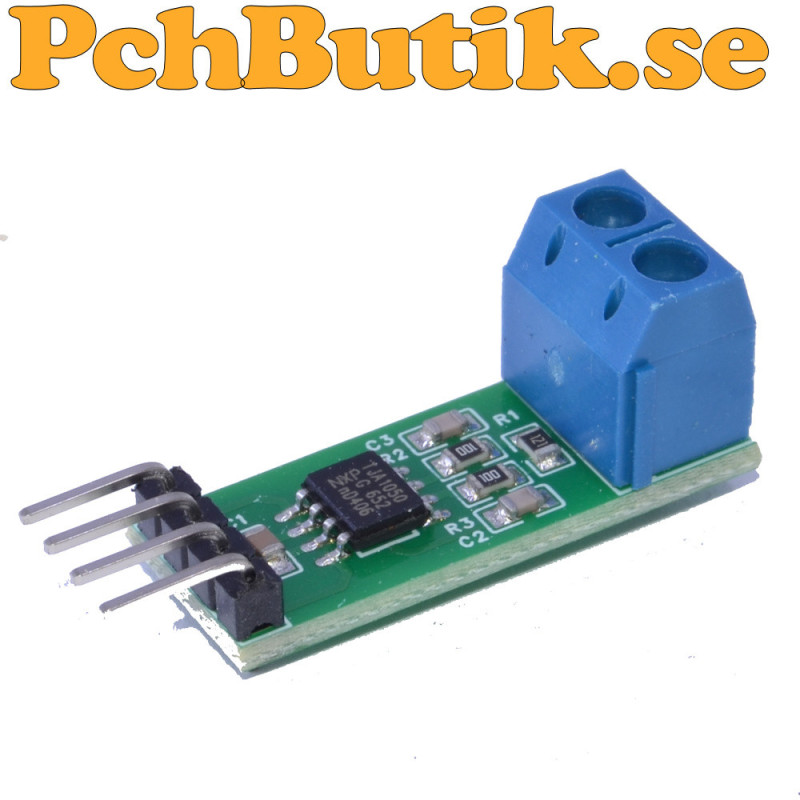

TJA1050 CAN transceiver modul för höghastighets CAN kommunikation

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

TJA1050 CAN Module är en höghastighets CAN transceiver modul för anslutning mellan en mikrokontroller med CAN controller och en fysisk CAN buss. Modulen använder TJA1050 för att omvandla CAN controllerns logiska TXD och RXD signaler till CAN bussens differentiella CANH och CANL signaler.

TJA1050 arbetar med differentiell signalering vilket ger god störimmunitet och gör CAN lämpligt för fordon, industriell automation, styrsystem och andra system där flera enheter behöver kommunicera över samma buss.

Vid överföring av en dominant bit drivs CANH upp och CANL ned. Typiskt kan CANH ligga omkring 3,5 V och CANL omkring 1,5 V, vilket ger en differentiell spänning på cirka 2 V. Vid en recessiv bit ligger CANH och CANL ungefär på samma nivå, normalt omkring 2,5 V. I CAN protokollet motsvarar dominant tillstånd logisk 0 och recessivt tillstånd logisk 1.

Den dominanta signaleringen gör det möjligt för CAN att använda arbitration. Om flera noder sänder samtidigt vinner den nod som sänder en dominant bit när en annan nod sänder en recessiv bit. Den nod som upptäcker detta avbryter sin överföring och försöker igen senare.

Modulen har separata anslutningar för TXD, RXD, CANH och CANL. TXD används för data från CAN controllern till transceivern och RXD används för mottagna data från CAN bussen till CAN controllern. CANH och CANL ansluts till den externa CAN bussen.

TJA1050 använder 5 V matning men logiksignalerna är kompatibla med både 3,3 V och 5 V logik. Transceivern stöder CAN kommunikation med hastigheter upp till 1 Mbit/s och kan användas i CAN nätverk med flera anslutna noder.

TJA1050 har inte inbyggd CAN bussterminering. En CAN buss ska normalt termineras med 120 ohm i vardera änden av den fysiska bussen. På ett modulbaserat system kan ett termineringsmotstånd därför behöva monteras eller anslutas beroende på var modulen är placerad i nätverket.

Fakta.
Typ: CAN transceiver modul
CAN transceiver: TJA1050
CAN standard: ISO 11898
Matningsspänning: 4,75 till 5,25 V
Logiknivå: Kompatibel med 3,3 V och 5 V
Kommunikationshastighet: Upp till 1 Mbit/s
Kommunikationstyp: Höghastighets CAN
Antal noder: Upp till 110
CAN signaler: CANH och CANL
Sändarsignal: TXD
Mottagarsignal: RXD
Dominant tillstånd: Logisk 0
Recessivt tillstånd: Logisk 1
Typisk dominant differentialspänning: Cirka 2 V
CANH dominant: Cirka 3,5 V
CANL dominant: Cirka 1,5 V
CANH recessiv: Cirka 2,5 V
CANL recessiv: Cirka 2,5 V
Standbyläge: Nej
Terminering: Externt 120 ohm krävs normalt i bussens båda ändar
Modulstorlek: 29,1 x 11,1 mm
