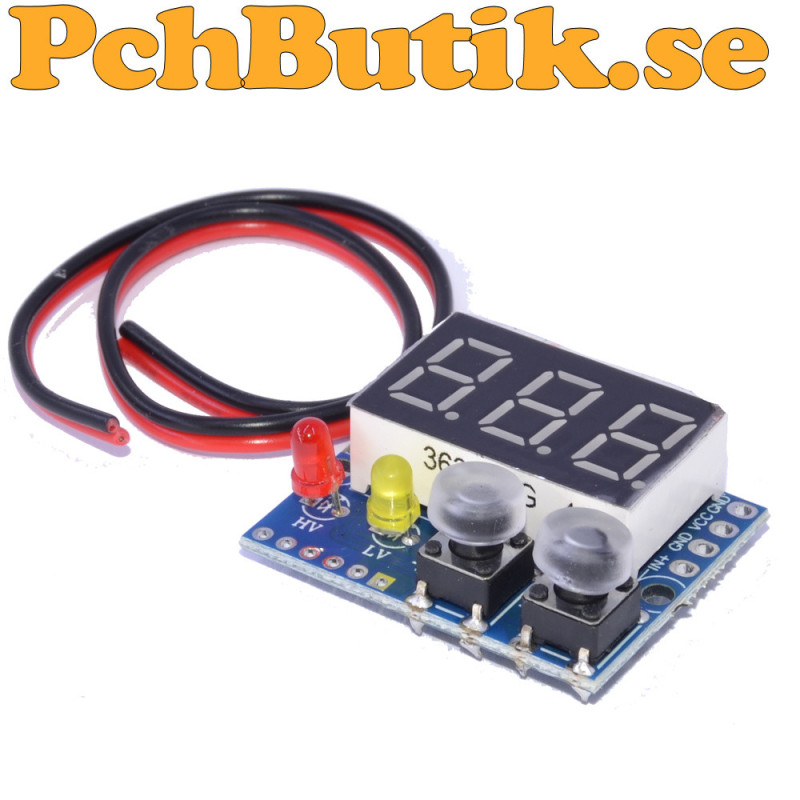

Digital DC voltmeter 0-99,9 V med programmerbart över- och underspänningslarm

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

YH11066B är en kompakt digital DC voltmeter med en tydlig grön LED-display för mätning av likspänning upp till 99,9 V. Modulen visar spänningen med en upplösning på 0,1 V och passar bland annat för övervakning av batterier, nätaggregat och annan elektronisk utrustning.

Modulen har programmerbara gränsvärden för både över- och underspänning. HV används för att ställa in den övre spänningsgränsen och LV för den undre spänningsgränsen. När den uppmätta spänningen passerar en inställd gräns ändras motsvarande styrsignal och kan användas tillsammans med en extern transistor, MOSFET, relädrivare eller annan styrkrets.

Inställningarna görs med modulens knappar och ingen extern potentiometer behövs. P1 används för inställning av larmgränserna. P2 ställer in återhämtningsspänningen efter ett underspänningslarm. P3 väljer mellan automatisk och manuell återställning. P5 kan användas för att invertera utgångarnas logik. P7 används för spänningskalibrering mot en noggrann multimeter.

Modulen använder Nuvoton N76E003AT20 som mikrokontroller. Den har även anslutningar för externa knappar S1 och S2 samt styrutgångarna OUT, HV och LV.

R1 är öppen på denna version av modulen. Vid separat matning kan modulen användas för att mäta spänningar som är högre än modulens egen matningsspänning. Matningen till modulen är 4-30 V DC.

Modulen passar för DIY nätaggregat, spänningsövervakning, över- och underspänningslarm samt batteriskydd mot djupurladdning. HV, LV och OUT är styrsignaler och bör inte användas direkt för att driva större laster. Vid styrning av exempelvis ett relä bör en extern transistor eller MOSFET användas.

Fakta.
Mätområde: 0-99,9 V DC
Matningsspänning: 4-30 V DC
Upplösning: 0,1 V
Display: 3 siffror grön LED
Övre gränsvärde: 0,1-99,9 V
Undre gränsvärde: 0,1-99,9 V
Uppdateringshastighet: cirka 300 ms
Mätningstyp: Likspänning DC
CPU: Nuvoton N76E003AT20
Inställningar: P1-P7
Kalibrering: Via P7
Återställning: Automatisk eller manuell via P3
Logikinvertering: Via P5
Extern knapp 1: S1
Extern knapp 2: S2
Styrutgång: OUT
Överspänningsutgång: HV
Underspänningsutgång: LV
R1: Öppen på denna version
Skydd mot omvänd polaritet: Ja
Arbetstemperatur: -40 till +85 grader C
Montering: 2 x 2 mm skruvar
Mått: 29 x 23 x 10 mm
Användningsområde: DIY nätaggregat
Användningsområde: Spänningsövervakning
Användningsområde: Överspänningslarm
Användningsområde: Underspänningslarm
Användningsområde: Överspänningsskydd
Användningsområde: Underspänningsskydd
Användningsområde: Batteriskydd mot överurladdning

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 10 gram.
