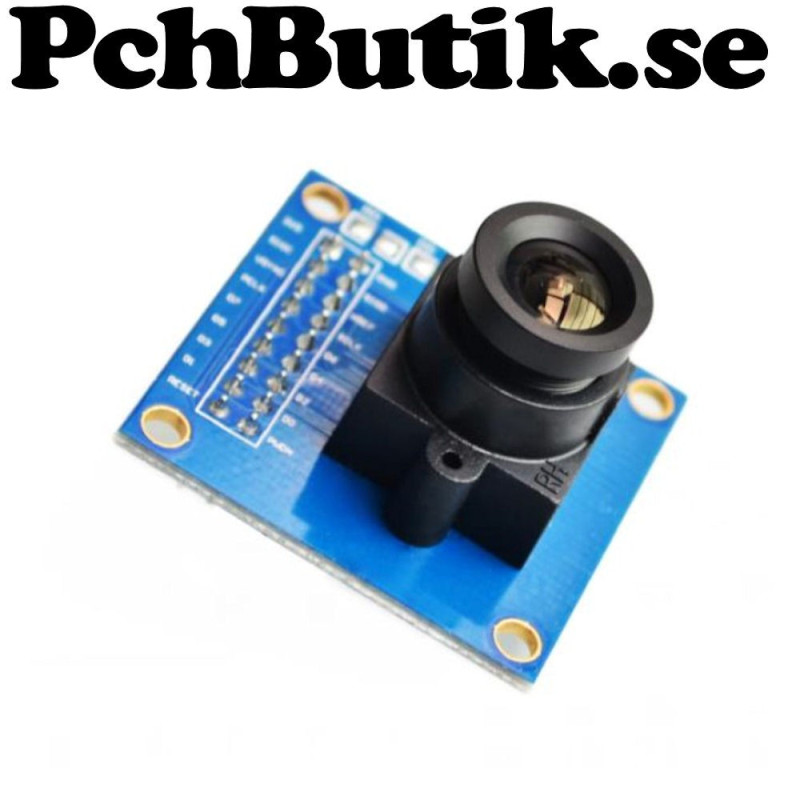

OV7670 kameramodul VGA CMOS sensor med lins

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

Denna OV7670 kameramodul ar en kompakt bildsensor med inbyggd lins som ar avsedd for mikrokontrollerprojekt och inbyggda system. Den kan ta bilder i VGA upplosning och overfora bilddata direkt till en styrenhet for bildbehandling eller analys. Modulen ar lamplig for robotik overvakning maskinseende och experimentella bildprojekt dar liten storlek och lag stromforbrukning ar viktigt.

Fakta.
Sensor: OV7670 CMOS
Upplosning: 640x480 VGA
Pixelyta: 3.6 um x 3.6 um
IO spanning: 2.5 till 3.0 V
Karnspanning: 1.8 V via intern LDO
Effektforbrukning: 60 mW vid 15 fps
Vilolage strom: mindre an 20 uA
Max bildhastighet: 30 fps VGA
Synfalt: 25 grader
Signal brus forhallande: 46 dB
Dynamiskt omfang: 52 dB
Arbetstemperatur: minus 30 till plus 70 C
Stabil temperatur: 0 till 50 C
Optisk storlek: 1 6 tum
Morkstrom: 12 mV per sekund vid 60 C

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 13 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 0003
Antal kvar på lager, hittas under fliken Produktdetaljer.


AI genererad text.
OV7670 är en billig digitalkamera-modul som kan ta färgbilder i låg upplösning (VGA) och används ofta med mikrokontrollersystem som Arduino, ESP32, STM32 eller FPGA.

Datainterface:
8-bit parallell buss D0–D7
Synksignaler: VSYNC, HREF, PCLK
Detta kallas ofta DVP Digital Video Port

Konfigurationsinterface:
SCCB Serial Camera Control Bus
Nästan kompatibelt med I2C men inte helt identiskt

Kort sagt:
Bilddata = parallell DVP
Inställningar = SCCB liknande I2C

För dig.
Komponent och byggmaterial för dig som bygger elektronik själv, experimenterar och laborerar.
