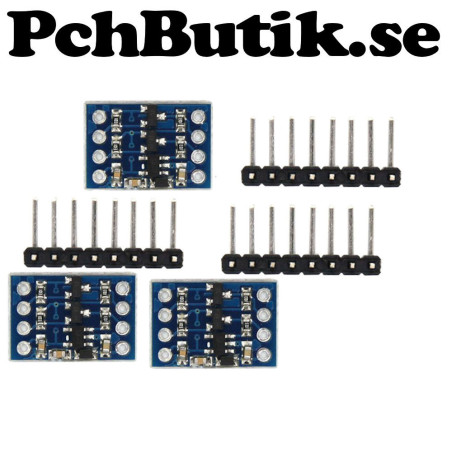

3-pack. Nivå omvandlare från 5V till 3.3V i båda riktningar, passar Arduino

Signal adapter mellan 3.3 Volts system och 5 Volts system.
Passar till I2C, mm.
Har även en utgång på 3.3 Volt för att driva 3.3 Volts systemet.
Båda sidor är passivt hög (etta).
Denna passar till moduler och sensorer som har 3.3 Volts interface.

Kortet är två kanaler, det går att styra varje kanal från 3.3 volts eller från 5 Volts sidan.
Sänker du någon sida till en nolla följer andra sidan med ner också.

Egna tester med strömuttag på 3.3 Volt (Stift BVCC)
400 mA Klaras utan extra kylning.
700 mA Behöver god kylning.
800 mA Kraftigt spänningsfall till 2.5 Volt och går sönder.

Fakta.
Driv spänning: 5 Volt (Stift AVCC)
Utgång: 3.3 Volt (Stift BVCC) (rekommenderat max ström 400 mA)
Antal bitar i bus: 2 (Kanaler)
Pin kanaler: ASCL till BSCL och ASDA till BSDA
Pin övriga: AGND och BGND
PCB storlek: 16 x 11 mm
Pullup motstånd: 10 KOhm (Både 3.3 och 5 volts sida)

Ingår.
3 st Moduler
6 st stiftlist med 4 vinklade stift.

Vikt: cirka 10 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 0886
