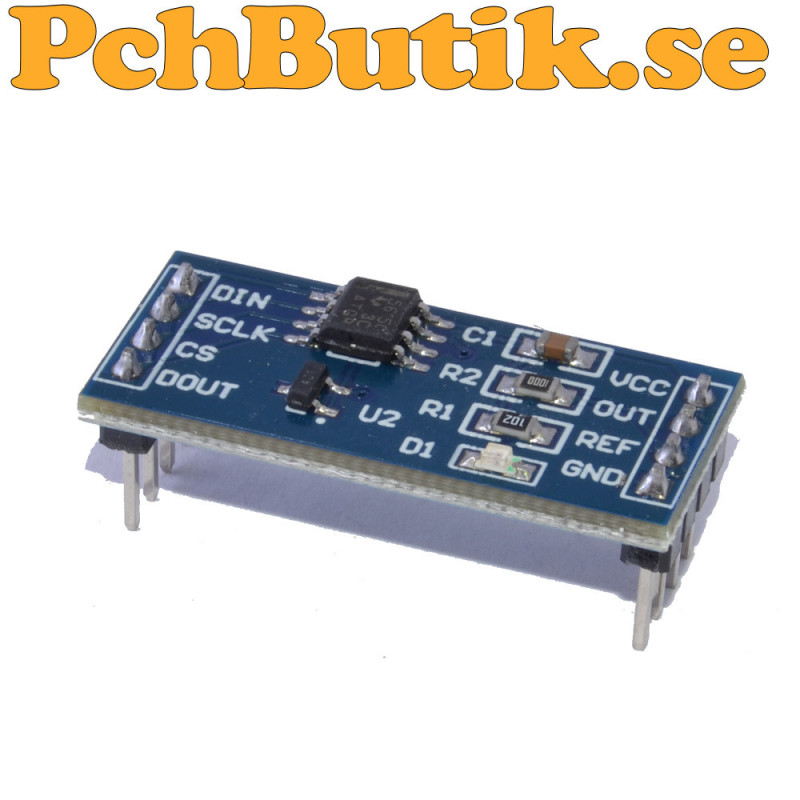

TLC5615 10 bitars digital till analog omvandlarmodul

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

TLC5615 är en digital till analog omvandlarmodul som omvandlar digitala värden till en analog spänning. Modulen är utrustad med TLC5615 kretsen och använder ett seriellt gränssnitt som gör den enkel att ansluta till exempelvis Arduino, andra mikrokontrollers och mikroprocessorer.

DAC omvandlar digitala värden med 10 bitars upplösning, vilket ger 1024 olika nivåer från 0 till 1023. Detta gör modulen lämplig när en mikrokontroller behöver skapa eller styra en analog spänning.

TLC5615 använder tre seriella signaler för dataöverföringen. Dessa används för data, klocksignal och chip select. Den seriella anslutningen gör att endast ett fåtal anslutningar behövs mellan mikrokontrollern och modulen.

Utgången är en spänningsutgång. Den maximala ideala utspänningen är upp till två gånger referensspänningen. Vid 5 V matning är en referensspänning på exempelvis 2,048 V lämplig för att ge en maximal idealisk DAC utgång på cirka 4,096 V.

Modulen har Power On Reset funktion som återställer kretsen vid uppstart. Den kan användas för exempelvis styrspänningar, signalgeneratorer, enkla vågformer, analoga nivåer och andra elektronikprojekt där en digital signal behöver omvandlas till en analog spänning.

TLC5615 är särskilt användbar tillsammans med mikrokontrollers som saknar en inbyggd DAC eller där en separat 10 bitars DAC behövs.

Fakta.
Krets : TLC5615
Typ : Digital till analog omvandlare
Upplösning : 10 bitar
Digitala nivåer : 1024
Digitalt värde : 0 till 1023
Gränssnitt : Seriellt
Seriella signaler : 3
Utgång : Analog spänningsutgång
Förstärkning : 2 gånger referensspänningen
Matningsspänning : 5 V
Referensspänning : Rekommenderat upp till 3,0 V vid 5 V matning
Exempel på referensspänning : 2,048 V
Idealisk maximal utgång : Cirka 4,096 V vid 2,048 V referens
Power On Reset : Ja
Användning : Arduino, mikrokontrollers och mikroprocessorer
Typiska användningsområden : Styrspänning, signalgenerator och analog styrsignal
Mått : 30 x 14 mm
Material : Plast och metall
Färg : Blå

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 6 gram.
