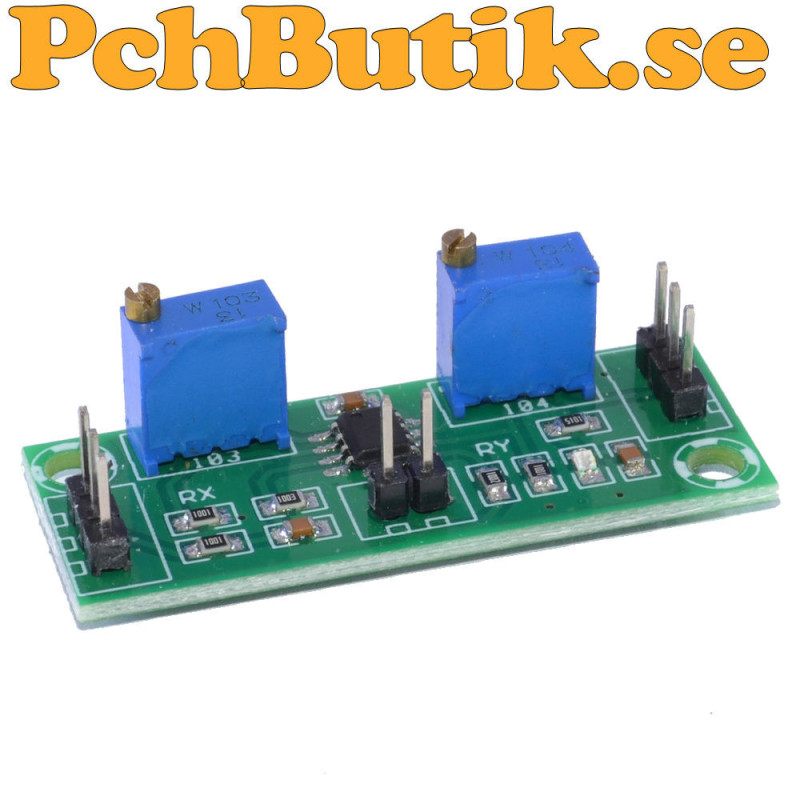

LM358 OP flers­tegs-förstärkare

LM358 är en IC med 2 OP, dessa är sammankopplade med kopplade i 2 steg.
Båda stegen har justerbar förstärkning.
Steg 1 har förstärkning från 0 till ca 10 gånger.
Steg 2 har förstärkning från 0 till ca 100 gånger.
Förstärkning justeras med 2 trimpottar.
Efter varje steg finns en utgång, märkta O1 och O2.
Efter sista steget finns en LED.

Modulen kan användas som förstärkare för att driva 5 Volt GPIO.
Då ska modulen drivas med 5 Volt DC och GND,

Egna tester.
Har provat att driva modulen med +15 och -15(på G/GND) Volt DC.
utgången är då max minus 13.8 till plus 13.8 Volt DC.
Viktigt. G/GND är då inte längre jord eller gemensam GND.

Fakta.
Typ: 2 stegs förstärkare med OP
Drivspänning: 3.5 till 30 Volt DC
Max last: 20 mA
Pinnar: V, IN och G
Pinnar: O1 och G
Pinnar: V, O2 och G
PCB storlek: ca 46 x 17.5
Hålbild: ca. 41 mm diagonalt, 2 st. 3.4 mm diameter.

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 10 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 3475
Antal kvar på lager, hittas under fliken Produktdetaljer.
I vårt sortiment sedan: 2025-12-15

AI genererad text.
En operationsförstärkare i seriekoppling (flera OP-steg efter varandra) används ofta när man vill förstärka mycket svaga signaler utan att få problem med brus, instabilitet eller för hög förstärkning i ett enda steg. Detta kallas flers­tegs-förstärkare.
För svaga signaler (t.ex. µV–mV) behövs ofta en total förstärkning på 1000× eller mer.
Var används detta?
Mikrofonförstärkare (pre-amps)
Instrumentförstärkare
Sensorförstärkning (RTD, termoelektriska sensorer, fotodioder)
Mätförstärkare
Audioelektronik
ADC-signalkonditionering
