För drivning av LCD-Display HD44780 & 1602, 2-Pack
search
  • För drivning av LCD-Display HD44780 & 1602, 2-Pack

För drivning av LCD-Display HD44780 & 1602, 2-Pack

kr49.00
Tax included
Quantity

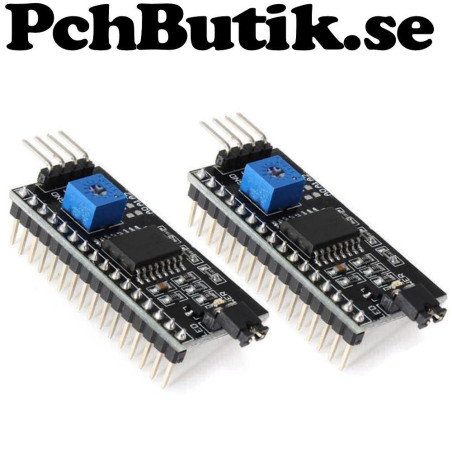

Seriell till parallell interface för LCD moduler HD44780 och 1602.
Serie interface I2C passar Arduino UNO R3.
I2C interface passar bra om du har en eller flera moduler kopplade till Arduino kortet,
Det går att byta adress på denna modul, så flera LCD-moduler på en lina I2C.

Fakta:
IC: PCF8574A / PCF8574
I2C address: 0x38 (0x38-0x3F) / 0x20 (0x20-0x27)
Drivspänning: 5 Volt
Contrast: Justerbar med potentiometer
Till display: 1602 LCD och HD44780

Ingår:
2 st. Moduler

#include

/*
Experiment med Arduino Uno R3
Drivare till LCD modul
OBS det finns flera olika moduler
alla har inte samma adress och funktioner.
Denna skript är för modul med IC PCF8574

Koppla LCD modul
5V till Uno 5V
GND till Uno GND
SCL till Uno A5
SDA till Uno A4
*/

//LiquidCrystal kartoteket krockar med en tidigare version
//radera detta eller spara på annan plats
//https://bitbucket.org/fmalpartida/new-liquidcrystal/downloads

#include
#define lcdAddr 0x27 //Adressen till drivkretsen
//Flera av nedan värden används inte och är bara skräp
LiquidCrystal_I2C lcd(lcdAddr, 2, 1, 0, 4, 5, 6, 7, 3, POSITIVE);

void setup()
{
lcd.begin(16,2);
lcd.home ();
lcd.print(.Passar Arduino.);
lcd.setCursor (0,1);
lcd.print(.pc_h - .);
}

void loop(){}

Om produkten.
Vikt: cirka 20 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 0858

För dig.
Komponent och byggmaterial för dig som bygger elektronik själv, experimenterar och laborerar.
