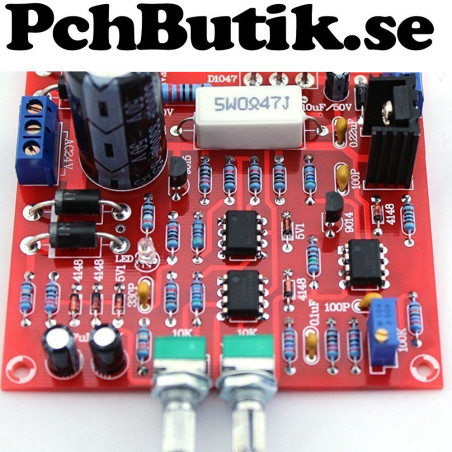

0-30V 2mA - 3A Justerbar DC, Bygg ditt labbaggregat.

kr119.00
Tax included
Quantity

Byggsats för labbaggregat som klarar ända ner till noll volt.
Ström upp till 3 Ampere.
Trimpotentiometer för att justera noll volt ut.
En lysdiod på kortet tänds vid strömbegränsning.
Vridpotentiometrar kan monteras med kabel eller direkt på kretskortet. kabel och kontakt medföljer.
Om full effekt ska användas måste sluttransistor ha kylare och fläkt.
Denna bygger på en känd konstruktion och har många exempel och modifieringar på nätet. sök 0-30v 0-3A

Viktigt.
Det går inte att driva denna med DC likström, måste vara AC.
Montera med mellanrum från kretskort. Motstånd 0.47/5Watt, motstånden 82 och 220 Ohm och det kraftiga dioderna.

Fakta.
Transistorer: 2SD1047, 2SD882
OP: TL081 (3st)
Potentiometer: 10K linjär för (volt och strömbegränsning)
Ström in: 24 AC minst: 3 - 4 Ampere (Använd inte högre spänning)
Ström ut: 0 till 30 Volt DC 2mA - 3A
PCB storlek: 84 x 84 mm
Hål bild: 78 x 77 mm

Ingår:
1 st. kretskort och komponenter.

För att bygga denna behöver du:
Egen löd utrustning.
24 V AC ström
Voltmeter.

Bra att komplettera eller byta:
Kylare och fläkt till slut-transistorn.
Byta spänningsregulator från 24 Volt till 12 Volt för fläkten.
Volt och Ampere-meter
Flervarvig potentiometer

Kalkyler för effekt.
Vid 24 Volt AC in blir det 33 Volt DC in efter likriktaren. (24 x 1.41 = 33 Volt)
Max ca: 40 Watt värme från sluttransistor utan kylare. ex. (33-12V ut) x 1.5A = 31.5 Watt

Experiment:
För att experimentera högre effekt kan slut-transistorn bytas till en 2N3055 TO-3 med kylare. sök på nätet för mera info.

Vikt: cirka 85 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 1162
