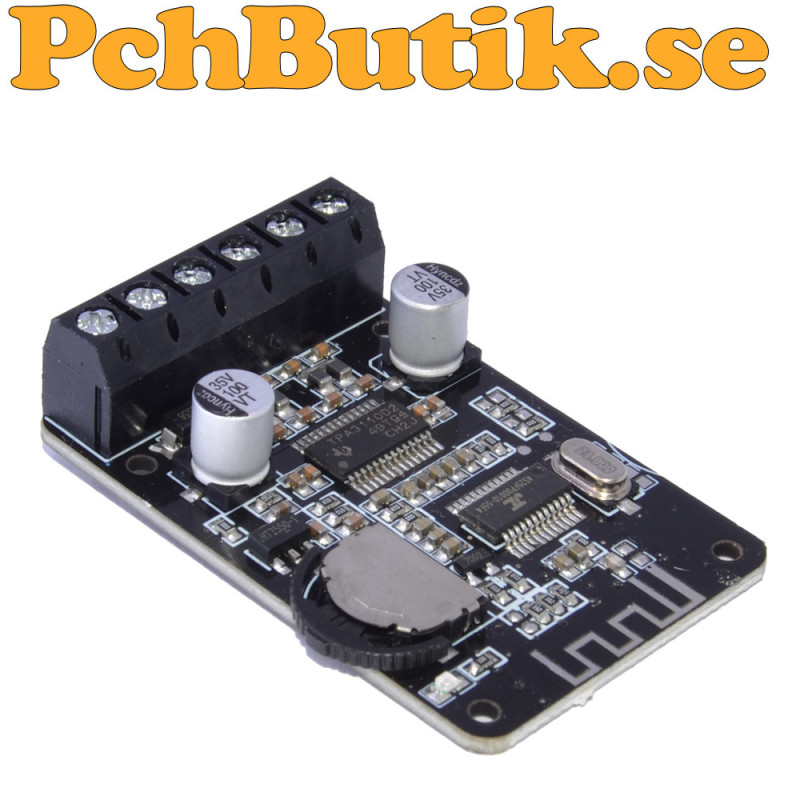

XY-P15W stereoförstärkarkort med Bluetooth, akrylskivor och skruvsats

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

XY-P15W är ett stereoförstärkarkort med Bluetooth 5.0 för trådlös ljudöverföring och inbyggd ljud- och effektförstärkning. Kortet passar för att bygga eller uppgradera Bluetooth-högtalare och aktiva stereoljudsystem.

Bluetooth har en räckvidd på upp till cirka 15 meter vid fri sikt. Ljudet återges i stereo med separata vänster och höger kanaler.

Kortet använder Jieli AS25FP00010-55F4 som Bluetooth- och ljudkrets. Kretsen hanterar Bluetooth-ljud, ljudbehandling och line-ljudsignal. Den inbyggda effektförstärkaren gör det möjligt att ansluta högtalare direkt till modulen.

Uteffekten beror på matningsspänning och högtalarimpedans. Vid 12 V och 4 ohm kan uteffekten vara 16 W per kanal. Vid 16 V och 8 ohm är uteffekten 15 W per kanal och vid 20 V och 8 ohm upp till 20 W per kanal. Vid 24 V och 8 ohm kan upp till 30 W per kanal uppnås med lämplig kylning.

Modulen har en multifunktionsomkopplare som kan vippas upp och ner samt tryckas in. Den används för olika ljudfunktioner, exempelvis volym, musikval och uppspelning beroende på modulens funktion och firmware.

Två akrylskivor medföljer och fungerar som skydd för kretskortet. En skruvsats medföljer för montering av akrylskivorna och modulen.

Fakta

Fakta.
Produktnamn: Bluetooth stereo audio power amplifier board
Modell: XY-P15W
Bluetooth krets: Jieli AS25FP00010-55F4
Bluetooth version: 5.0
Bluetooth räckvidd: cirka 15 meter vid fri sikt
Matningsspänning: DC 8 till 24 V
Ljudutgång: Stereo
Uteffekt vid 1 kHz och 12 V 4 ohm: 16 W x 2
Uteffekt vid 1 kHz och 12 V 8 ohm: 10 W x 2
Uteffekt vid 1 kHz och 16 V 8 ohm: 15 W x 2
Uteffekt vid 1 kHz och 20 V 8 ohm: 20 W x 2
Uteffekt vid 1 kHz och 24 V 8 ohm: 30 W x 2 med kylfläns
Rekommenderad högtalarimpedans vid 8 till 12 V: 4 ohm
Rekommenderad högtalarimpedans vid 8 till 24 V: 8 ohm
Alternativ högtalarimpedans: 16 ohm
Rekommenderad högtalareffekt: 30 till 150 W
Skydd mot omvänd polaritet: Ja
Kortslutningsskydd: Ja
Överhettningsskydd: Ja
Omkopplare: Vipp upp och ner med tryckfunktion
Utgångskanaler: Vänster och höger
Skyddsskivor: 2 akrylskivor
Monteringsdelar: Skruvsats
Användning: Bluetooth högtalare och aktiva stereosystem

Ingår.
1 st. modul.
2 Skydd
1 Skruvsats

Om produkten.
Vikt: cirka 26 gram.
