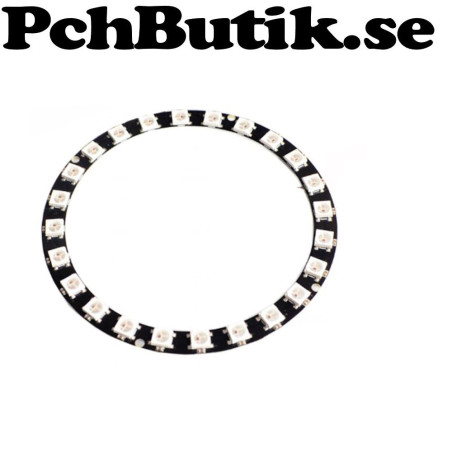

NeoPixel, Pixelmodul WS2812B 24 pixel

Pixelmodulen kopplas med bara 3 kablar och driver hela slingan.
En VCC kabel ,en GND och bara en Data kabel.

På modulens baksida är det 4 anslutningar.
Den har plus, minus data in och data ut.

Utgången kopplas till nästa moduls data ingång. Många modeller kan kopplas efter varandra i lång kaskad.
Inga stift är lödade på ingång eller utgång.

Fakta.

Antal pixel: 24
Högsta data hastighet: 800 Khz
Lägsta data hastighet: 400 hz
Koppling typ: Kaskad
Spänning:5 Volt
Data: 24 bitar per pixel = 8 bitar per färg
Ytter diameter: 86mm Diameter
Inner diameter: 71mm Diameter
Höjd: 3.2mm

Bilder och video:
https://sites.google.com/site/pcharduino2018/neopixel-ws281x

Liknande experiment:
https://sites.google.com/site/pcharduino2014/pixel-moduler

För att använda denna behöver du.
Lödutrustning.
Anslutningskablar eller liknande.
Data från en Arduino eller liknande MCU.

Ingår:
1 st. modul med totalt 24 lysdioder.

Vikt: cirka 10 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 1056
Komponent och byggmaterial för dig som bygger elektronik själv, experimenterar och laborerar.
