7805 spänningsregulatormodul 5 V med likriktarbrygga och kylare

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

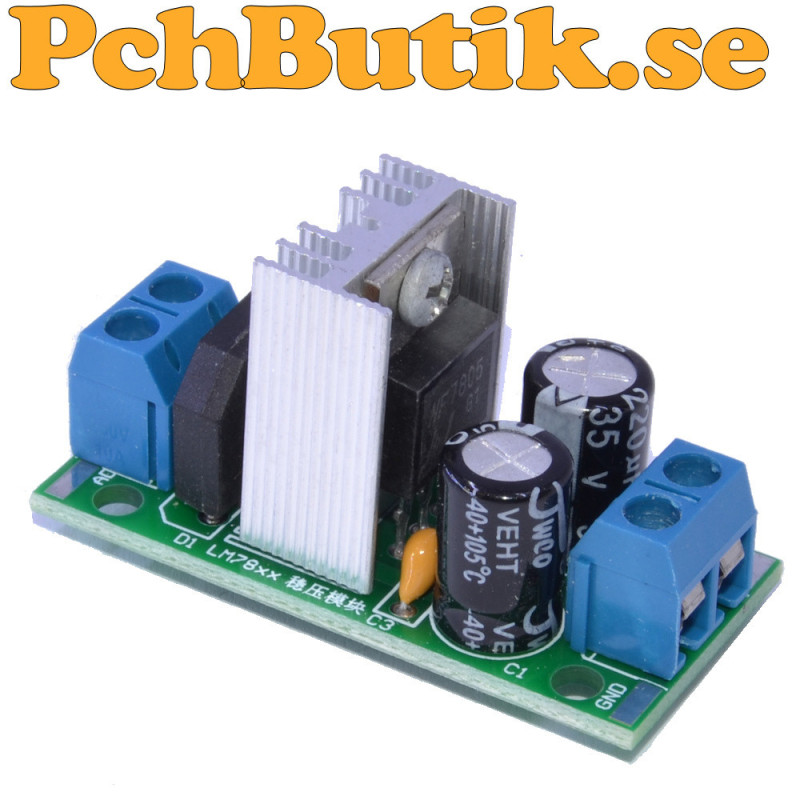

Denna kompakta spänningsregulatormodul bygger på en 7805 typ linjär spänningsregulator och ger en stabil utspänning på 5 V. Modulen kan matas med bade AC och DC och har ett angivet inspanningsomrade pa 7,5 till 20 V.

Vid AC matning passerar inspänningen först genom en KBP310 likriktarbrygga som omvandlar växelspänningen till likspänning. Efter likriktarbryggan finns en 220 uF kondensator för glättning av den likriktade spänningen. En mindre tantalkondensator används också för avkoppling. På regulatorsidan finns ytterligare en 220 uF kondensator samt en mindre tantalkondensator för filtrering och stabilisering av utspänningen.

Regulatorn är av typen NF7805 i TO 220 kapsel och reglerar inspänningen till nominellt 5 V. Modulen är försedd med en kylare som hjälper till att leda bort värmen som uppstår i den linjära regulatorn. Hur mycket ström som kan tas ut kontinuerligt beror därför på inspänning, belastning och kylning.

Vid högre inspänning blir effektförlusten i regulatorn större eftersom skillnaden mellan in och utspänningen omvandlas till värme. För att få god verkningsgrad och begränsa uppvärmningen bör inspänningen därför inte vara högre än vad som behövs för att regulatorn ska kunna hålla stabila 5 V.

Modulen passar bland annat för att skapa en stabil 5 V matning till mikrokontrollersystem, sensorer, digital elektronik och andra kretsar som kräver 5 V DC.

Fakta.
Produkt typ: 7805 linjär spänningsregulatormodul
Regulatortyp: NF7805
Utspänning: 5 V DC
Inspänning DC: 7,5 till 20 V
Inspänning AC: 7,5 till 20 V
Maximal utström: 1,2 A vid ca: 8 Volt in
Regulator kapsel: TO 220
Likriktarbrygga: KBP310
Glättningskondensator före regulator: 220 uF
Kondensator efter regulator: 220 uF
Extra avkoppling: Mindre tantalkondensator före och efter regulatorn
Kondensatorspänning: 35 V för de angivna 220 uF kondensatorerna
Kylning: Kylare monterad på regulatorn
Lastreglering: 100 mV
Tomgångsström: 8 mA
Utgångsbrus: 42 uV
In och utspänningsskillnad: 2 V
Utgångsimpedans: 15 mOhm
Modulstorlek: 44 x 20,2 mm
Användning: Omvandling till stabil 5 V DC

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 20 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 3826
Antal kvar på lager, hittas under fliken Produktdetaljer.
I vårt sortiment sedan: 2026-08-24 sommar2026


För dig.
Komponent och byggmaterial för dig som bygger elektronik själv, experimenterar och laborerar.
