RS485 till TTL modul med TP8485E och automatisk riktningsväxling

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

Denna RS485 till TTL modul är ett kompakt gränssnitt för anslutning av mikrokontrollers och annan elektronik till RS485 kommunikation. Modulen använder 3PEAK TP8485E som RS485 transceiver och omvandlar mellan vanlig TTL UART och den differentiella RS485 signalen.

En viktig egenskap är att modulen automatiskt växlar mellan sändning och mottagning. Någon separat styrning av riktningen med DE och RE behöver därför normalt inte göras från mikrokontrollern. Detta förenklar konstruktionen och gör modulen lämplig för exempelvis Arduino, ESP32, ESP8266, STM32 och andra system med seriellt TTL gränssnitt.

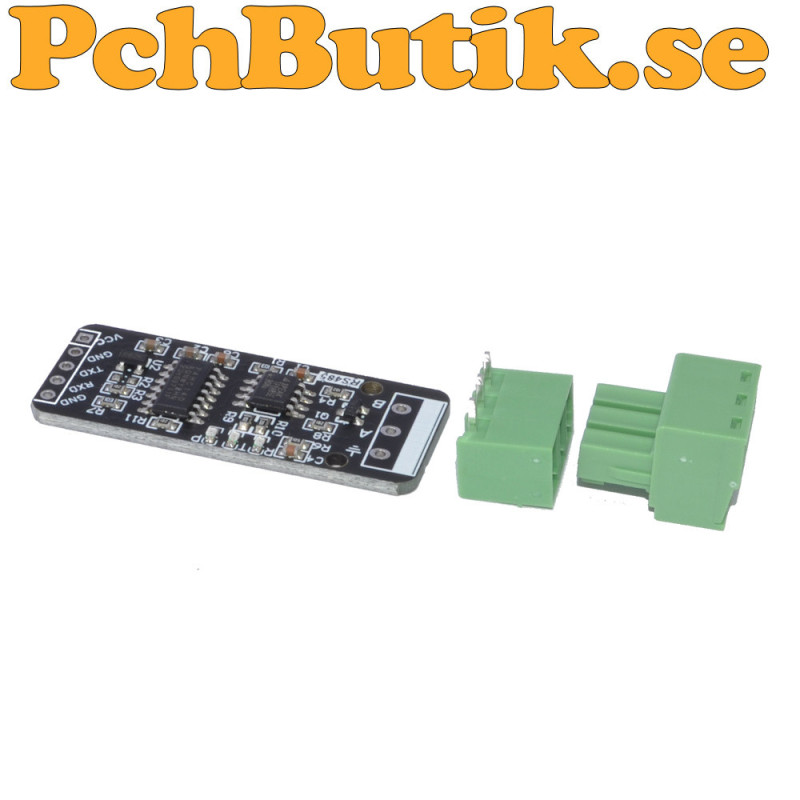

Modulen har ett svart kretskort och en standard 3.81 mm skruvanslutning för RS485 anslutningen. Den har även ett stiftgränssnitt för anslutning till mikrokontrollern. Dubbla lysdioder visar sändnings och mottagningsaktivitet medan en separat lysdiod visar att modulen är spänningssatt.

Ett inbyggt spänningsregleringssteg gör att modulen kan matas med 3.3 till 5 V. Det gör den användbar tillsammans med både 3.3 V och 5 V elektronik.

RS485 använder differentiell signalering och ger god störimmunitet samt möjlighet till betydligt längre kablar än vanlig TTL kommunikation. Modulen passar därför bra för industriell kommunikation, sensorer, styrsystem, mätutrustning och andra projekt där seriell kommunikation behöver ske över längre avstånd.

TP8485E från 3PEAK är en RS485 transceiver avsedd för RS485 och RS422 kommunikation. Kretsen har bland annat fail safe mottagarfunktion och är konstruerad för robust seriell kommunikation.

Fakta.
Produkt : RS485 till TTL seriell kommunikationsmodul
Transceiver : 3PEAK TP8485E
Kommunikation : RS485 och RS422
Gränssnitt : TTL UART till RS485
Riktningsstyrning : Automatisk
Matningsspänning : 3.3 till 5 V
Kretskort : Svart
Anslutning : 3.81 mm skruvanslutning
Statusindikering : Dubbla lysdioder för sändning och mottagning
Strömindikering : Separat lysdiod
Spänningsreglering : Inbyggd
Modulstorlek : 43.51 x 16 mm
Användningsområde : Mikrokontrollers, styrsystem, sensorer och industriell kommunikation
RS485 signaler : A och B
Datakommunikation : Seriell halvduplex
Transceiver typ : RS485 differentiell transceiver
Tillverkare av IC : 3PEAK

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 10 gram.
