JDY-23 Bluetooth 5.0 modul med basboard

Information om denna modul är genererad med hjälp av AI. Beskrivningen kan vara ofullständig, felaktig eller kan komma att ändras.

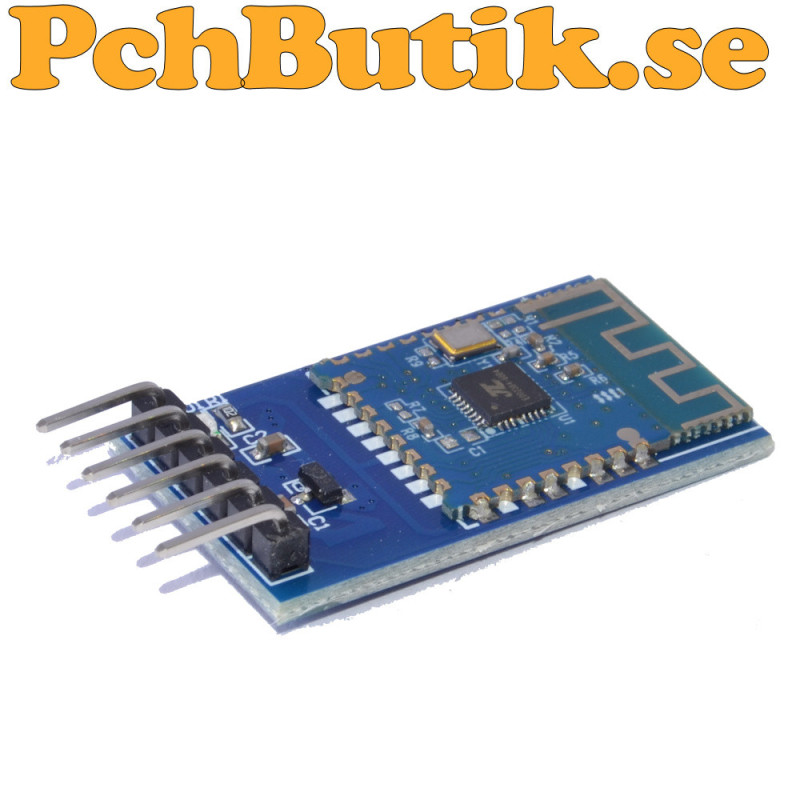

JDY-23 är en Bluetooth 5.0 BLE modul monterad på ett praktiskt basboard med sex anslutningsstift. Basboardet gör modulen enkel att ansluta till en mikrokontroller eller annan elektronikkrets och har anslutningar för PWRC, VCC, GND, TXD, RXD och STAT.

Modulen kommunicerar med värdsystemet via UART och kan användas för trådlös seriell dataöverföring. TXD och RXD används för seriell kommunikation medan STAT kan användas för att läsa Bluetooth status. PWRC används för styrning av modulens strömförsörjning.

Själva JDY-23 modulen är en castellated modul. Det innebär att anslutningarna är placerade som lödpads eller halvhål längs modulens kanter och att modulen kan lödas direkt på ett eget kretskort. Basboardet ger istället lättåtkomliga stift för inkoppling.

Bluetooth 5.0 BLE ger låg energiförbrukning och passar exempelvis för kommunikation mellan mikrokontroller och mobiltelefon, surfplatta eller annan BLE kompatibel utrustning. Modulen kan konfigureras med AT kommandon via UART, exempelvis för att ändra namn och kommunikationsinställningar.

Basboardet är specificerat för en matningsspänning på 3,6 till 6 V, vilket gör kortet lämpligt för system där en vanlig 5 V matning används. Kontrollera dock alltid signalnivåerna för TXD och RXD innan anslutning till en 5 V mikrokontroller.

Fakta.
Modell: JDY-23
IC: Jieli
Bluetooth: Bluetooth 5.0 BLE
Kommunikation: UART
Matningsspänning basboard: 3,6 till 6 V
Anslutningar: PWRC, VCC, GND, TXD, RXD, STAT
VCC: Matningsingång
GND: Jord
TXD: UART data ut
RXD: UART data in
STAT: Bluetooth status
PWRC: Power control
Bluetooth frekvens: 2,4 GHz
Sändareffekt: Upp till cirka 4 dBm
Känslighet: Cirka -97 dBm
Standard baudrate: 9600 baud
Konfiguration: AT kommandon via UART
Antenn: Inbyggd PCB antenn
Modultyp: Castellated modul
Användning: Trådlös seriell kommunikation
Kompatibilitet: BLE kompatibla enheter
