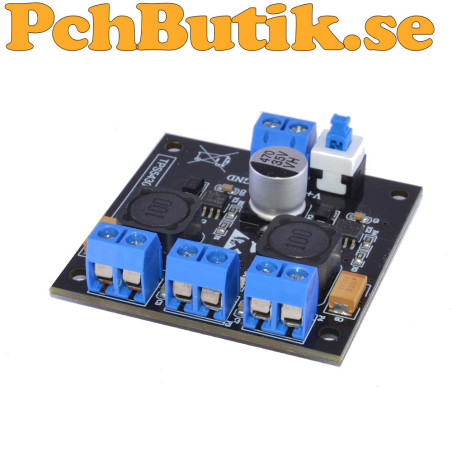

TPS 5430 5 Volt negativ och positiv spänning

En spännig in och en minus och en plus ut.
Modulen har en fast spänning ut och den kan inte justeras.

Egna tester.
In 8.0 Volt ingen extra kylare monterad
Max negativ uttag 1.5 Ampere.
Max positiv uttag 3.0 Ampere.

Att montera en extra liten kylare, har bara en liten effekt.
Modulen har en strömbrytare för att stänga av hela modulen.
En LED på plussidan och en LED på minussidan.
Modulen stänger av om den blir för varm.
Modulen är inte isolerad. GND in är samma som GND ut.

Det går att byta motstånd för att få andra spänningar.

Fakta.
Typ: step-down buck spännings regulator
Drivspänning: ca. 7 till 28 Volt DC
Förbrukning: 0.3 Ampere vid 18 Volt utan last
Spänning ut: plus och minus 5 Volt DC
Max last: 3 Ampere positivt, 1.6 Ampere negativt
Terminaler in: V+ och GND
Terminaler ut: P4 (negativ), P3 (GND), P1 (positiv)
PCB storlek: ca. 50 x 50 mm
Hål bild: ca. 41.5 x 43 mm, hål. ca. 3.1 mm

Ingår.
1 st. modul.

Om produkten.
Vikt: cirka 35 gram.
Kontakta oss vid frågor, på info@pchbutik.se
Artikel nr: 3355
Antal kvar på lager, hittas under fliken Produktdetaljer.
I vårt sortiment sedan: 2025-12-15

AI genererad text.
En step-down-omvandlare med både positiv och negativ utspänning är en DC/DC-lösning som tar en enkel positiv inspänning (t.ex. +12 V eller +24 V) och genererar två utspänningar:
en reglerad positiv spänning, t.ex. +5 V
en reglerad negativ spänning, t.ex. –5 V
Detta är vanligt i analoga system, ljudförstärkare, op-amp-matningar eller sensorkort som behöver symmetriska spänningar.
